超声波流量计

1、产品概述

TDS-100系列固定分体式超声波流量计广泛应用于工业现场中各种液体的在线流量计量。主机分为壁挂标准型、壁挂防爆型、盘装型和本地显示型(F4型主机)；传感器分为外缚式、插入式、管段式等。

2、主机技术参数

* 测量精度：1.0级
* 重 复性：0.2%
* 测量周期：500ms(每秒2次，每个周期采集128组数据)
*工作电源：220VAC/8~36VDC
*流速范围：（0.25-12）m/s(流速分辨率0.001m/s)
*显示：2×10汉字背光液晶可显示瞬时流量及正、负、净累积流量、流速等
* 操作：4×4轻触键盘 (F4主机磁性4按键)操作
*信号输入：◇3路4-20mA模拟输入,精度0.1%,可输入压力、液位、温度等信号
◇2路三线制PT100铂电阻
*信号输出：◇1路隔离RS485输出
　　◇1路4-20mA或0-20mA输出
◇1路隔离OCt(脉冲宽度6~1000ms之间可编程，默认200ms)
◇1路继电器输出(脉冲宽度200ms )
* 数据存储：选配内置数据存储器（SD卡)可存储时间、瞬时流量、累积流量、信号状态等，通过专用软件可将数据导入计算机
*通讯协议：MODBUS协议，M-BUS协议，FUJI扩展协议，并兼容国内其它厂家同类产品的通讯协议
*其它功能：◇自动记忆前512天、前128个月、前10年正/负/净累积流量
◇自动记忆前30次上、断电时间和流量并可实现流量的自动或手动补加，可通过MODBUS协议读出
◇可编程批量（定量）控制器，故障自诊断功能
◇可通过E-mail传送来的代码文件实现软件升级
*防护等级：传感器IP68，F4主机IP68，其余主机IP65
* 防爆等级：EXdⅡBT4 (TDS-100F2型)

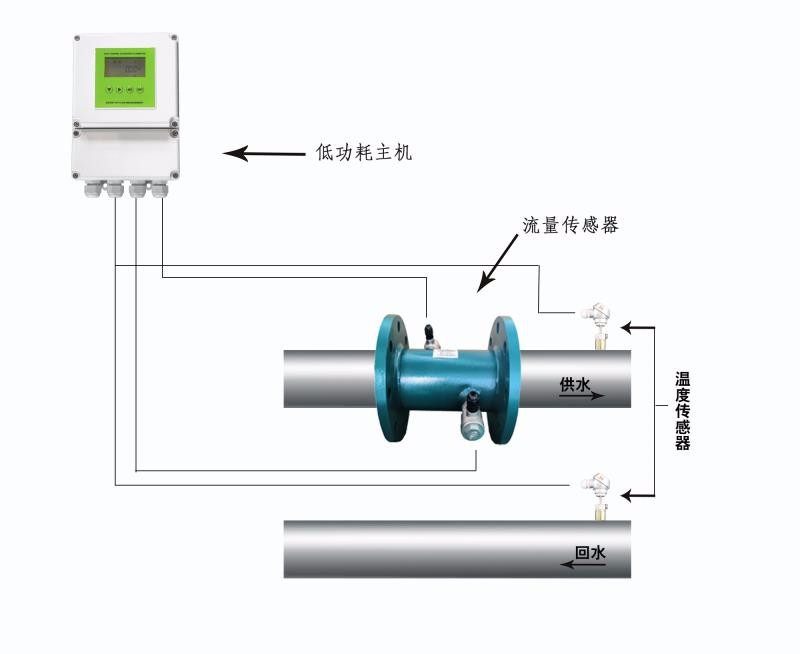

3、管段传感器参数

管段式传感器是采用法兰将管段传感器与被测管路直接连接的一种测量方式，该款传感器解决了外缚式和插入式传感器在安装过程中由于人为或被测管道参数不准确引起的误差而造成测量精度下降的问题，具有测量精度高，稳定性好、免维护等特点，是未来超声波流量计的发展方向。

技术参数

π型管段式

标准管段式

适用主机

一体式、分体式、流量模块

一体式、分体式、流量模块、水表

适用管径

DN15-DN32

DN40-DN1000

材 质

不锈钢

碳钢（不锈钢选购）

工作频率

1MHz

连接方式

法兰、螺纹可选

法兰

适用温度

－40℃～160℃

标 定

整机在线标定

防护等级

IP68(可潜水工作，水深≤3米)

外形尺寸

见下表

公称压力

介质种类

水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。

介质浊度

≤20000ppm且气泡含量小

管道衬材

无

信号电缆

SEYV75-2型专用屏蔽电缆，单根可加长到200米，布线时电缆应外加金属套管以增加抗干扰性，
并注意电缆不要与高压电缆并行，尽量避开变频器等干扰源。
