涡街流量计基本技术参数:

　　公称通径:15~2500mm

　　测量介质:液体、气体、蒸汽

　　介质温度:-40~350℃(电容式:-60~450℃)

　　连接方式:法兰卡装式、法兰式、插入式

　　公称压力:2.5MPa、4.0MPa、6.9MPa、25MPa

　　精度等级:1.0级(液体、气体)、1.5级(蒸汽)、2.5级(插入式)

　　重 复 性:≤0.3%、0.5%、1.0%

　　本体材质:不锈钢304、不锈钢316L

　　负载电阻:

　　供电电源:24VDC、3.6V锂电池

　　输出信号:脉冲频率、4~20mADC、RS485、Hart协议

　　流速范围:液体0.5~6m/s，气体5~60m/s

　　防爆等级:iaⅡCT1—T6本安型（与齐纳安全栅配套使用）

　　防护等级:IP65、IP67、IP68

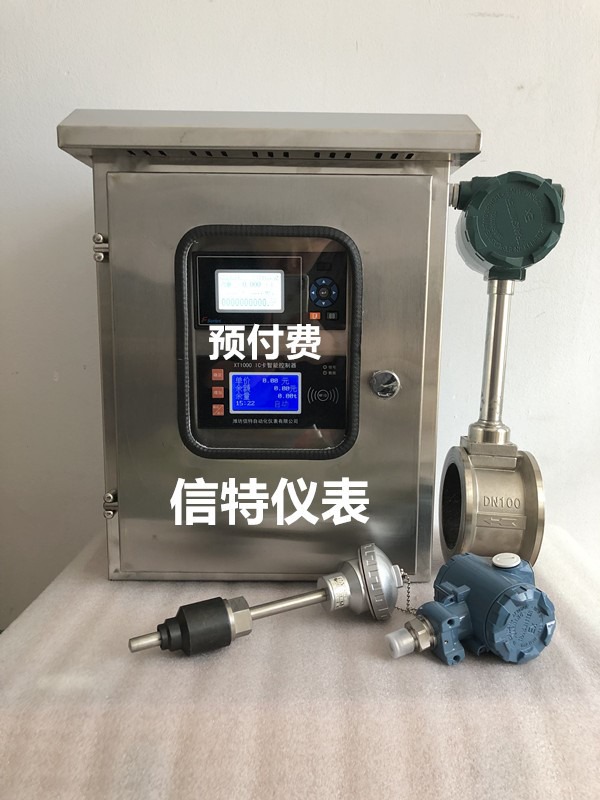

　　潍坊信特蒸汽涡街流量计工作原理及流量与频率关系式

　　1、工作原理

　　在测量管中垂直插入一个柱状物时，流体通过柱状物两侧就交替地产生有规则的漩涡，这种漩涡列被称为卡门涡街。卡门涡街的释放频率与流动速度及柱状物的宽状有关。可用下式表示:

　　f=St*v/d

　　式中:f——卡门涡街的释放频率

　　St——系数

　　V——流速

　　d——柱状物的宽度

　　2、流量与频率关系式

　　卡门涡街释放频率f和流速v成正比，因此通过测量卡门涡街释放频率就可算出瞬时流量。

　　斯特罗哈数是涡街流量计的重要系数。在曲线的St≈0.17的平直部分，漩涡的释放频率与流速成正比，所以检出频率f就可求得流速v，由v求出体积流量。即:

　　Q=或M=ρ

　　式中:Q——体积流量m3/h,f——频率Hz，K——仪表系数

　　M——质量流量kg/h,ρ——介质密度kg/m3
