一、适用范围

该试验机主要以滑动摩擦的形式,在极高的点接触压力条件下,用于评定润滑剂的承载能力，包括最大无卡咬负荷PB，烧结负荷PD、综合磨损值ZMZ等三项指标；还可以进行润滑剂长时抗磨损试验、测定摩擦力、计算摩擦系数。使用特殊附件，也可以进行端面磨损和材料的模拟磨损试验。

该试验机采用内嵌式工业控制计算机控制方式，可设置、显示各试验参数（转速、转数、试验力、摩擦力、试验时间、温度等），可实时采集试验数据并可绘制相应的试验曲线。

二、适用标准

GB/T12583-1998润滑剂极压性能测定法（四球机法）

GB3142-2004润滑剂承载能力测定法（四球法）

SH/T0189-2017润滑油抗磨性能测定法（四球机法）

SH/T0202-1992润滑脂极压性能测定法（四球机法）

SH/T0204-2004润滑脂抗磨性能测定法（四球机法）

ASTM D2783-2003(2009)润滑油四球承载能力四球法

ASTM D2596-2010润滑脂的极端压力特性测定的标准试验方法(四球法）

ASTM D2266-2001 润滑脂耐磨特性的标准试验方法(四球法) 

ASTM D4172-1994(2004)e1润滑液防磨损特性的标准试验方法(四球法）

ASTMD5183-2005用四球磨损试验机测定润滑剂摩擦系数的标准试验方法

三、试验机结构简述

　　四球摩擦磨损试验机是由主轴驱动系统、油盒及加热器、试验力传感器、摩擦力测定系统、液压加载系统、工业控制系统（包含各参数的设定、控制、报警等功能）等部分组成。

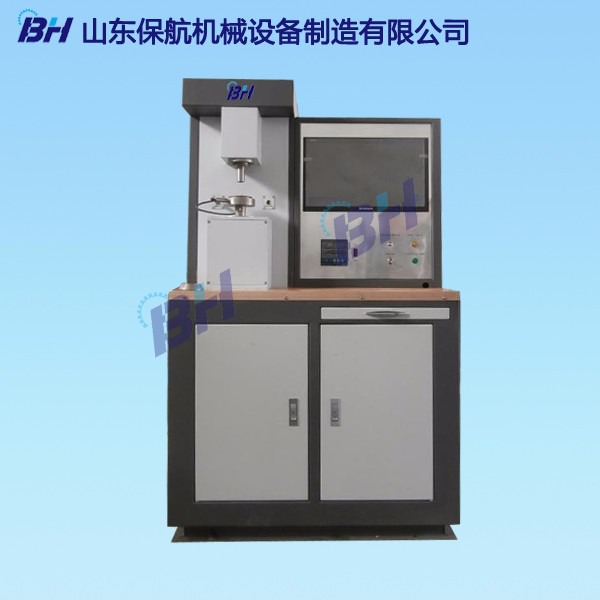

机座的右上方是试验机的面板操纵系统，左上方是主轴驱动系统和油盒、摩擦副、各种传感仪器等。打开主机下方的机盖门可以清楚的看到其内部结构，上格是工具箱，可放置试验机专用工具及摩擦副等，机座的左下部是试验机的液压油缸。机座两侧及后面均有可拆卸的机盖门，便于调试维修。

四、主要技术指标

序号

项 目 名 称

技术指标

1

试验力范围（无级可调）

60N-10kN

2

试验力示值相对误差

±1%

3

试验力长时保持示值误差

±1%F.S

4

摩擦力测试范围

0-300N

5

摩擦力测试误差

±2%

6

主轴转速范围（无级可调）

200-2000r/min

7

主轴转速误差

±5r/min

8

摩擦副温度控制范围

室温-200℃

9

摩擦副温度控制误差

±2℃

10

试验时间控制范围

1秒-99小时

11

主轴转速控制范围

1-9999999转

12

净重

约400kg

13

试验用钢球

φ12.7mm

14

试验机设置、显示各试验参数（转速、转数、试验力、摩擦力矩、试验时间、温度等），可实时采集试验数据并可绘制相应的试验曲线。
