门窗保温性能检测仪MBW-1824

一、主要用途：

建筑外窗保温性能检测仪依据GB/T8484-2008《建筑外门窗保温性能分级及检测方法》的试验方法，用于对建筑外门、外窗建筑材料的保温性能进行检测。全过程无人化自动试验，试验数据自动记录存储，试验结束时自动计算实验数据，在自动分析的基础上，还可以人工干预修正分析结果，提高分析的准确性。打印试验报告、温度曲线及原始记录。

原理：基于稳定传热原理，采用标定热箱法检测窗户保温性能。试件一侧为热箱，模拟采暖建筑冬季室内气候条件；另一侧为冷箱，模拟冬季室外气候条件。外罩环境保温箱，模拟外界标准的试验环境。

二、产品特点：

1、全自动无故障运行；

2、实时温度曲线监控，随时调出，观测热室、 冷室、环境室温度变化情况；

3、先进优质的温度传感元件，提高系统测量精度，系统运行稳定、可靠；

4、165个温度测点，具有传感器自查错功能；

5、依据新标准添加了外窗抗结露因子的分级及检测，玻璃、窗框传热系数的分级检测。

6、全过程存储试验纪录，打印原始数据。

三、主要技术指标：

1、热室温度波动范围：20℃±0.1℃；

2、冷室温度波动范围： -20℃±0.3℃；

3、环境室温度波动范围：20℃±0.5℃；

4、抗结露因子检测：热室相对湿度 ≤ 20%；

5、温度测量点数：155个；

6、测温精度：0.5℃；

7、环境箱外形尺寸(L×W×H)（mm）：5100×4000×4400；

8、供电电源：380V±10%、50Hz；

9、试样最大尺寸(mm)：1800×2400 。

四、系统功能简介：

1、加热系统采用模糊自适应PID控制功能，分别对冷室、热室、环境室同时调控，使检测系统较快进入试验状态。不仅节约了试验时间，也减少了动力系统的功率损失。

2、实时观测各温度湿度测点的数据、热室功率采集数据，自动生成采样纪录，数据分析绘制过程曲线。

3、依据试验数据自动判断试验状态，控制设备依次进入以下工作阶段：调整阶段、稳定阶段、测量阶段、结束阶段。

4、设置自动检测仪热流系数标定试验，用于每年的定期标定或是试验箱体构造、尺寸发生变化时的恒温箱标定。

5、能够对每个温度点传感器进行校验。

6、全过程自动存储实时纪录，计算试验结果，打印试验报告、温度曲线及原始记录。

五、硬件系统的设计：

控制系统组织框图如图所示。系统采用上位机PC进行数据分析和处理，选用高速多功能控制系统实现热室功率数据采集和冷室、热室、环境室温度调控以及输出制冷、风机等各类控制信号。特别是双CPU温度采集系统对155个温度值的采集，提高了采集效率和可靠性。

拉伸试验机是万能试验机的一种，可以测试金属材料和非金属材料的拉伸、压缩、弯曲等力学性能测验，主要用于塑料板材、管材等材料的测试，下面来说一下拉伸试验机的操作步骤是什么。

1、接好电源线，开启电源开关，按顺序按下计算机开关和放大器电源开关，操作电脑键盘，使电脑进入WinPws(详见软件说明书)。电/2和放大器开机预热时间不少于半小时。需要注意的是：必须先开启计算机电源开关后，再开启放大器电源开关，以免损坏AD卡。

2、根据试样形状及尺寸，把相应的钳口装入钳口座内。

3、开动油阀，使油源工作，这时应松开回油阀。

4、连接好打印机，等待工作。

5、将试样的一端夹于上钳口中。

6、开动电动机，将下钳口升降到适当高度，将试样另一端夹在下钳口中(注意使试件垂直)。

7、试样断裂后，关闭送油阀，并停止油缸工作，取下断裂后的试样。

8、试验结束后，再操作电脑，进行报告的数据显示及打印报告。

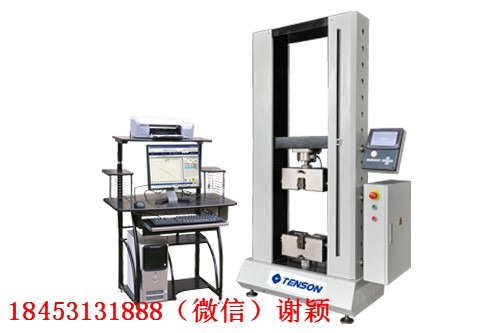

济南天辰电子万能试验机适用于金属、非金属材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等多种试验，如：橡胶、塑料、电线电缆、复合材料、塑料异型材、金属棒材、板材、弹簧、构件等。可执行GB、ISO、JIS、DIN、ASTM等多种试验标准。并可根据用户需求编辑试验软件。是质检单位、科研部门、大专院校、工矿企业必备的检测仪器。

联系地址：山东省济南市高新区天辰路1571号
