T型槽方箱用于钳工立体划线和机械零件的平行度、垂直度的测量和检验。T型槽方箱主要用于零部件平行度、垂直度的检验和划线时支撑工件，也可用于把工件平行垫高，当高度游标尺不够高时，也可在高度游标尺下垫上几块方箱，这样可划出比高度游标尺的刻度高几百毫米的线来。T形槽方箱的精度：一般精度可以分为0级、1级、2级、3级。方箱的精度标准在《中华人民共和国机械行业标准》JB/T7974—2000里可以查到。选用精度标准时一般根据使用情况酌情而定。3级精度以上的方箱用做检验、划线、装配等使用，3级精度以下的方箱一般用做铆焊等使用。

T型槽方箱由灰口铸铁HT200按JB/T3411.56-99标准制造，一般是100mm到500mm见方的6个工作面的空腔正方体，其中一个工作面上有T型槽。铸铁方箱的尺寸精度在0.01mm之内，相对平面互相平行，相邻平面互相垂直，允许误差均在0.01mm之内。

T型槽方箱的作为工业生产车间里钳工做立体划线的工具；也可以检测机械零件的平行度和垂直度；也可做工作台使用。上面带有支架，用于检验或划精密工件的任意角度线。适用于测量和刻标记的固定器。

T型槽方箱主要规格：150mm×150mm×150mm、200mm×200mm×200mm、250mm×250mm×250mm、300mm×300mm×300mm、400mm×400mm×400mm、500mm×500mm×500mm、1000mm×1000mm×1000mm，除以上规格都可订做，精度都由客户来要求。

T型槽方箱工作台按JB/T3411.56-99标准制造，材料HT200，用于零部件平行度、垂直度的检验和划线。

可做成等高方箱或方筒。

T型槽方箱检定的环境条件：常温、常湿。

注意事项

使用寿命和注意事项：一般T型槽方箱的使用寿命很长,只要采用正确的方法使用和保放，T型槽方箱工作面的精度可以保持使用2年以上，精度降低时可以通过调试或刮研工艺恢复,使用寿命可以达到50-100年,所以,在使用过程中要注意不要在潮湿,有腐蚀,过高和过低的温度环境下使用和存放,这样才可以延长使用寿命,保证工作质量.

要求：各工作面不得有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。非工作面应清砂涂漆，棱边倒角。在方箱内壁应有标牌，并标有规格尺寸，级别出厂编号、制造厂名称。

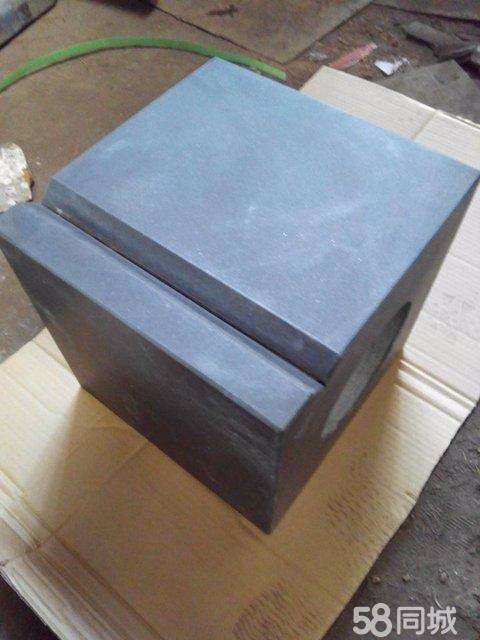

划线方箱是用铸铁或钢材制成的具体6个工作面的空腔正方体，其中一个工作面上有V型槽。（也可加工T型槽。可按用户需要求加工定做）方箱。用于钳工立体划线和机械零件的平行度、垂直度的测量和检验。

按JB/T3411.56-99标准制造，材料HT200，用于零部件平行度、垂直度的检验和划线，划线方箱用于检验或划精密工件的任意角度线。

检定的环境条件：常温、常湿。2、方箱各工作面不得有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。非工作面应清砂涂漆，棱边倒角。

检定方法：对于边长为315mm及以下的方箱，检定时在方箱被检面的两端各放置1mm的量块，把刀口形直尺放在量块工作面上，然后在其各被检点处用量块试塞，当量块组刚刚塞入时的尺寸与两端量块尺寸之差为该被检点对两端之间的偏差。这一检定还应在方箱工作面的纵向、横向和对角线方向的几个截面上进行。在测得的各个位置的直线中误差方向一致时取其大值，为该受检面平面的平面度。
