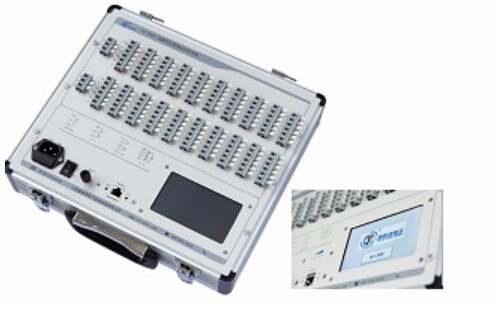

TZT3822EN静态应变仪
更新时间:2021-09-18 08:15 企业会员
海南市广安传播有限公司
  • 产品详情
  • 规格参数
  • 联系方式

概述:

TZT3822EN是特地为学生实验设计的静态信号测试分析系统,百兆网或WiFi通讯接口,高采样频率2Hz,内置8G存储空间,完善的文件管理系统,每台包括10或20个测量通道两种不同的配置选择,每个测量通道都可以测力、位移或应变。测量时,通过仪器内置触摸屏,实现采样控制和数据的分析等功能。

TZT3822EW静态信号测试分析系统,内置锂电池,工作时间可达8小时以上,百兆网或WiFi通信接口,适合野外供电困难场合,高采样频率2Hz,内置8G存储空间,完善的文件管理系统,每台包括10或20个测量通道两种不同的配置选择,每个测量通道都可以测力、位移或应变。测量时,通过仪器内置触摸屏,实现采样控制和数据的分析等功能。


1、应用范围

1.1 可完成全桥、半桥、1/4桥(120Ω三线制)和1/4桥(两线制公共补偿)状态的应力应变的测试和分析;

1.2 配合各种桥式传感器,实现力、荷重、位移等物理量的测量;

1.3 内置锂电池,连续工作时间可达8小时以上(TST2822EW,专为野外供电困难的场合,订购时确认)

2、特点

2.1 实现多通道并行高速长时间连续采样;

2.2 高度集成:模块化设计的硬件,每个模块10通道机箱形式;

2.3 每台计算机可控制多台采集仪进行采样,满足多通道、高精度的测量需求;

2.4 运行于Win2000/XP/7/8操作系统,用户界面友好、操作简便灵活;

2.5计算机通过WiFi或者百兆网与仪器通讯,对采集器进行参数设置(量程、传感器灵敏度等)、清零、采样、停止等操作,并实时传送采样数据。

1、技术指标

1.1 测量点数:10测点或20测点(可测力或应变);

1.2 采样速率(连续采样):2Hz/通道;

1.3 模数转换器:24位Σ-ΔA/D转换器;

1.4支持桥路连接方式:全桥、半桥、1/4桥(120Ω三线制)和1/4桥(两线制公共补偿);

1.5适用应变片电阻值:

⑴1/4桥(三线制自补偿)电阻范围:120Ω或350Ω(订货时确定一种);

⑵1/4桥(两线制公共补偿)、半桥、全桥电阻范围:60Ω~20000Ω任意设定;

1.6 应变片灵敏度系数:1.0~3.0自动修正;

1.7 供桥电压:

⑴输出电压范围(DC):2V;

⑵精度:不大于0.1%;

⑶稳定度:不大于0.05%/小时;

⑷大输出电流:30mA/CH;

1.8 测量应变范围:±20000με;

1.9 高分辨率:0.5με;

1.10 系统示值误差:不大于0.5%±3με;

1.11 零漂:不大于2με/4h;

1.12 长导线电阻修正范围:0.0~100Ω;

1.13 自动平衡范围:±15000με(应变计阻值的±1.5%);

1.14 可配置pad,所有参数设置、平衡、采样和存储均可在pad上完成,同时显示所有测点数据;

1.15 数据可存储至pad中,也可与电脑相连,将数据存储至控制电脑内;

1.16 通讯方式:WIFI通讯,通过无线AP与计算机或pad可靠连接;

1.17 电源:交流供电(交流220V±10% 50Hz±2%);

1.18 外形尺寸:346mm×221mm×110mm(10测点),346mm×283mm×110mm(
20测点)(长×宽×高)便携机箱。

2、使用环境

使用环境适用于GB6587-2012-Ⅱ组条件。

2.1 温度:

(1)贮存条件:-40℃~60℃;

(2)极限条件:-10℃~50℃;

(3)工作范围:0℃~40℃;

2.2 湿度:

(1)工作范围:40℃(20~90)%RH;

(2)贮存条件:50℃ 90%RH24h;

2.3 振动(非工作状态):

(1)频率循环范围:5 Hz~55 Hz~5Hz;

(2)驱动振幅(峰值):0.19mm;

(3)扫频速率:小于或等于1倍频程/min;

(4)在共振点上保持时间:10min;

(5)振动方向:x、y、z。
