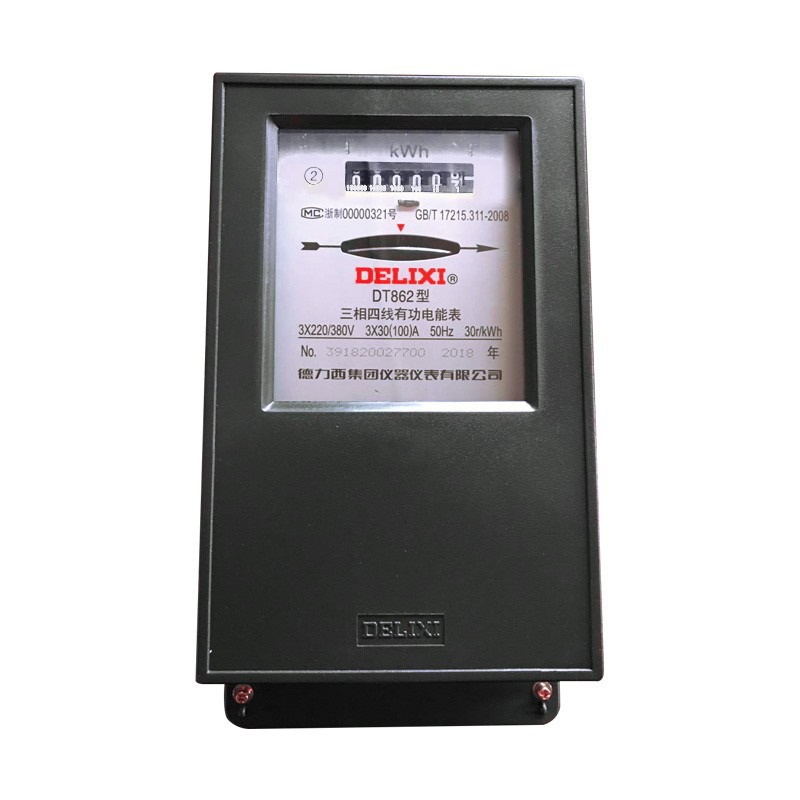

供应德力西三相电度表DT862-3*1.5(6)A60A 80A100A封闭抗磁计量器 云南文山
文山市宝光电气是一家专业销售各种高压、低压、成套设备、仪器仪表,五金工具、机电配件的高新贸易型企业。公司坚持以“优惠的价格”、“科学的理念”、“达成共赢”为座右铭。已经具备了符合客户利益的差异化竞争优势,公司的产品广泛应用于电控设备、输变电站、机床机械设备、通信设备、船舶制造、建筑工程、能源、工业自动化、成套设备、交通运输、邮电通讯、石油化工、铁路电气化等领域。品种齐全,与多家零售商和代理商建立了长期稳定的合作关系,价格合理实力雄厚,产品质量有保证。有需要的客户请联系,望能长期合作!
重量轻、外表美观、工艺先进;相对湿度:不超过85%;温度:不超过-20~+55℃
工作原理与单相电度表完全相同,只是在结构上采用多组驱动部件和固定在转轴上的多个铝盘的方式,以实现对三相电能的测量。用于测量三相交流电路中电源输出(或负载消耗)的电能的电度表。
德力西三相电度表的安装以及注意事项:
1、电能表由原包装箱中取出时发现内包装或外壳损伤,不要对该电能表进行安装、加电,请与产品公司技术服务部门联系。
2、电度表在安装时,安装规定相序(正序)及正确的接线图进行接线。接人接线盒内的导线要固定紧密,避免接头接触不良而烧毁接线盒。
3、在有污秽及可能损坏机构的场所,电能表应安装在保护柜内。
4、在雷雨较多的地区使用电度表,需要在安装处采取避雷措施。
5、电度表安装在室内,选择干燥通风的地方,安装电度表的底板应安置在坚固耐火、不易受潮震动的墙面上,电度表安装高度建议在1.8m左右,安装后电度表应垂直不倾斜。
6、三相电度表在出厂前经检验合格,并加封铅印,即可安装使用。如果检查出是无铅封或储存过期的电度表,应请有关部门重新校验后,再安装使用,以确保准确计量电量。
7、安装电能表需有经验的电工或专业人员,并确定读完安装手册。
德力西DT862三相电度表的校验:
(1)全负荷、半负荷、功率因数等于0.5
将功率因数选择开关K3扳至功率因数等于0.5的位置,做全负荷、半负荷试验,记录试验结果。
(2)潜动
将电压调至被试表额定电压的110%,切断电流回路,观察电度表在铝盘旋转一周内能否停止转动。
(3)灵敏度
功率因数等于1,电压为被试表额定电压,调节R2,使电流由零逐渐加大,打开K2,观察使铝盘持续转动的小电流值(毫安)。如果此小电流值在1%In(In一被测表额定电流)以内,则认为灵敏度合格。
(4)平衡试验
将两个电压线圈并联,电流线圈反接串联进行观察。K1合上时,在各种功率因数和各种负荷情况下,铝盘不能转动。
(5)全负荷、功率因数等于1
将功率因数选择开关扳至功率因数等于1的位置,调节R1使电流为被试表额定电流,记录试验结果。
(6)半负荷、功率因数等于1
与第(5)项相同,但将电流调至被试表额定电流的一半,记录试验结果。
(7)轻负荷、功率因数等于1
与第(5)项相同,但将电流调至被试表额定电流的10%,记录试验结果。
德力西DT862单相电能表型号:
DT862 3×220/380V3×5(20)A DT862 3×220/380V3×20(80)A
DT862 3×220/380V 3×10(40)ADT862 3×220/380V 3×30(100)A
DT862 3×220/380V 3×15(60)ADT862 3×220/380V 3×1.5(6)A
德力西DD862单相电能表型号:
DD862 220V1.5(6)ADD862 220V 15(60)A
DD862 220V2.5(10)ADD862 220V 20(80)A
DD862 220V5(20)ADD862 220V 30(100)A
DD862 220V10(40)ADD862 220V 1.5(6)A
根据被测电能的性质,三相电度表可分为有功电度表和无功电度表;由于三相电路的接线形式的不同,又有三相三线制和三相四线制之分。
选择电度表时要注意其额定电流和额定电压。电度表的额定电流应大于或等于线路的计算电流,否则准确度变低,缩短寿命。电度表还不允许使用在负荷经常低于额定值5%以下的电路中使用,因为它不能正确计量出所耗电的电能。三相四线电度表额定电流有5、10、25、40及80A等。长时间允许通过的大额定电流一般可为额定电流的1.5倍。
当现有电度表额定电流不能满足线路的大电流时,则应经一定电流比的电流互感器,将大电流变为小于5A的小电流,再接入5A电度表。计算耗电电能时,5A电度表耗电度数乘以所选用的电流互感器的电流比,即为实际耗用的电能的度数。
