概述：

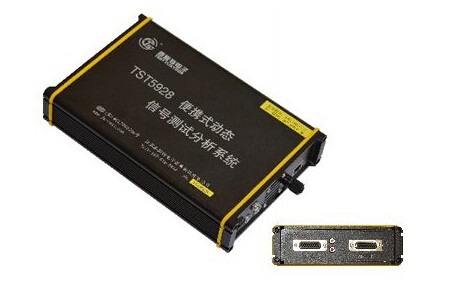

TST5928动态应变仪采用以太网供电技术和IEEE1588同步（网络测量和控制系统网络同步技术），广泛应用于大数据时代的数据信号采集及分析；

1、适用范围

1.1 内置了24V/4mA偏置电路，采集IEPE压电式加速度传感器和传声器的输出信号；

1.2 电压输入，对各种电压信号进行精确测量；

2、特点

2.1 完整的硬件和软件环境，兼容各种电量和传感器输出信号的采集和分析；

2.2 模块一花设计，通道灵活配置，以太网通讯实现通道无限扩展；

2.3 支持TEDS传感器接入，根据国际标准，进行传感器参数自动导入；

2.4 千兆以太网通讯及POE供电（也可外部供电），将TST5928置于测点附近，组成多模块分布式测试系统；

3.5 IEEE 1588精密时间协议，实现所有通道同步采样，同步误差不大于200ns；；

2.6 每通道独立的24位 A/D转换器；

2.7 DMA方式实时数据传送，保证了数据传送的高速、稳定、不漏码、不死机；

2.8 实现了数据实时传输、实时显示，利用计算机的硬盘，长时间实时、无间断记录多通道信号；

技术指标

1、技术指标：

1.1 通道数：8通道/台；

1.2 输入阻抗：10MΩ+10MΩ；

1.3 同步方式：交换机1588时钟同步，同步误差不大于200nS；

1.4 通讯方式：以太网通讯；

1.5 输入方式：GND、SIN-DC、DIF-DC、AC、IEPE；

1.6 采样速率：8通道同步，高采样速率100kHz；

1.7 频响：DC～50kHz；（20kHz平坦，截止频率处-3dB）；

1.8 抗混滤波器：

a) 截止频率：采样速率的1/2.56倍,设置采样速率时同时设定；

b) 阻带衰减：-120dB/oct；

c) 平坦度（分析频率范围内）：±0.05dB；

1.9 A/D转换器：24bit A/D；

1.10 支持TEDS传感器接入；

1.11 电压测量满度值：±5V、±2V、±1V、±0.5V、±0.2V、±0.1V；

1.12 共模抑制比：≥100dB；

1.13 低通滤波器：

a) 截止频率：3kHz、300Hz、30Hz、PASS；

b) 平坦度：小于0.1dB(1/2截止频率内)；

c) 阻带衰减：大于－18dB/oct；

1.14 电压测量：

a) IEPE电源：4mA/24V；

b) 频响：0.5Hz～50kHz；（20kHz平坦，截止频率+0.5dB～-3dB）

c) 电压示值误差：≤0.2%FS；

d) 具有TEDS功能：能够读取智能传感器信息；

e) 通道隔离度：≥80dB；

f) 通道一致性：（满足A级）；

g) 相位差：±1°；

h) 幅值比：±0.1dB；

1.15 机号可以程控设置；

1.16 指示灯类型：具备同步指示灯、电源灯、采样灯；

1.17 供电方式：POE供电或者外部5V供电；

1.18 仪器尺寸：188mmÍ102mmÍ32mm；

1.19 重量：0.3kg；

2、使用环境

2.1 温度：

(1)贮存条件：-40℃～60℃；

(2)极限条件：-10～50℃；

(3)工作范围：0～40℃；

2.2 湿度：

(1)工作范围：40℃（20～90）%RH；

(2)贮存条件：50℃ 90%RH24h；

2.3 振动（非工作状态）：

(1)频率循环范围：5～55～5Hz；

(2)驱动振幅（峰值）：0.19mm；

(3)扫频速率：小于或等于1倍频程/min；

(4)在共振点上保持时间：10min；

(5)振动方向：x、y、z。

系统框图

1、系统连接图

数据采集系统与计算机通过百兆以太网通讯，通过网络技术，可实现无限多通道扩展并行采样，实时进行信号采集、储存、显示和分析等。
