热电偶信号转485/232,AD转换器/数据采集模块

信号采集模块和数据采集卡的区别?

信号采集模块是一款用于工业自动化领域,进行远程遥测、遥控、遥信等功能。它能将串口数据或者模拟量变量采集后通过GPRS、CDMA、3G、4G网络进行远程传输。通过AD采样芯片对采集到的传感器信号进行相关处理,然后换算成相应数值以485或别的方式和上位机进行通讯。

信号采集模块,绝大多数集中在采集模拟量、数字量、热电阻、热电偶,其中热电阻可以认为是非电量(其实本质上还是要用电流驱动来采集)其中模拟量采集卡和数字量采集卡用得是比较广泛的。因为,信号采集模块对环境的适应能力更强,可以应对各种恶劣的工业环境。

信号采集模块主要作用都包含了哪些?信号采集模块的的作用包含了:

1、对信号进行调理(如放大、滤波、隔离等)。

信号采集模块

2、AD转换,此处涉及采样时钟、FIFO等概念。

3、经计算机接口总线传输至计算机,如PCIe总线、USB总线、以太网线、串口等。

4、数据传输至上位机后,通过软件进行处理。

实现传感器和主机之间的信号采集,用来检测模拟信号,可应用在RS-232/485总线工业自动化控制系统,J/ K/ T/ E/R/ S/ B型热电偶信号的测量以及工业现场信号隔离及长线传输等等。

产品包括电源隔离,信号隔离、线性化,A/D转换和RS-485串行通信。每个串口多可接255只模块,通讯方式采用ASCII码通讯协议或MODBUSRTU通讯协议,波特率可由代码设置,能与其他厂家的控制模块挂在同一RS-485总线上,便于计算机编程。

产品是基于单片机的智能监测和控制系统,所有的用户设定的校准值,地址,波特率,数据格式,校验和状态等配置信息都储存在非易失性存储器EEPROM里。

产品按工业标准设计、制造,信号输入 /输出之间隔离,可承受3000VDC隔离电压,抗干扰能力强,可靠性高。工作温度范围-45℃~+85℃。


选型:

选型举例1:

型号:IBF27  -485

表示8路热电偶信号输入,输出为RS-485接口

选型举例2:

型号:IBF27  -232

表示8路热电偶信号输入,输出为RS-232接口

特点:

● 八路热电偶信号采集,隔离转换RS-485/232输出

●采用24位AD转换器,测量精度优于0.1%

●通过RS-485/232接口可以程控校准模块精度

● 信号输入 /输出之间隔离耐压3000VDC

● 宽电源供电范围:8 ~ 32VDC

● J/ K/ T/ E/ R/ S/ B型热电偶输入

●可靠性高,编程方便,易于应用

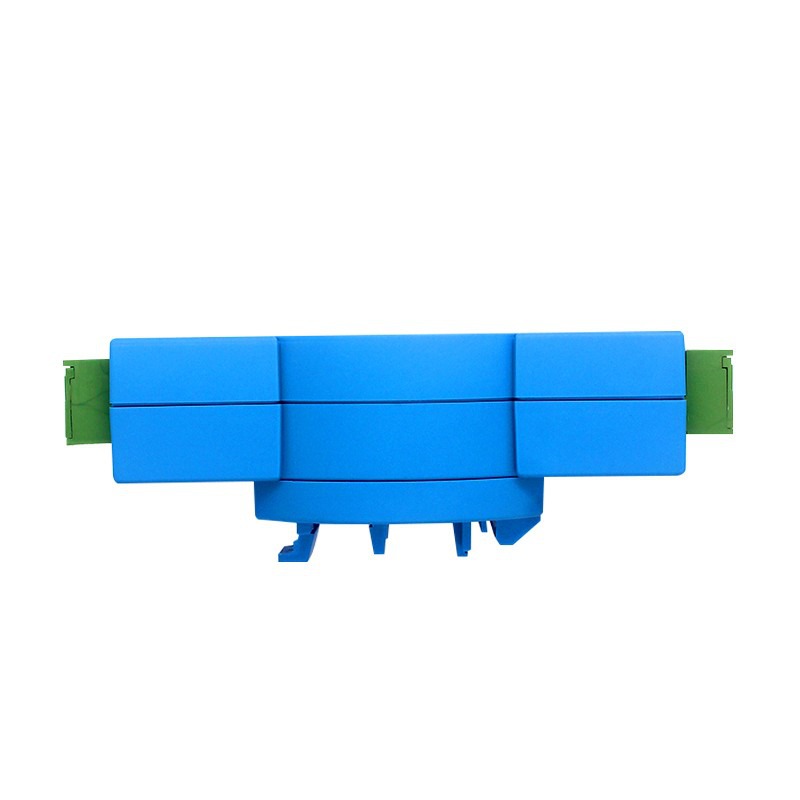

●标准DIN35导轨安装,方便集中布线

●用户可编程设置模块地址、波特率等

● 支持Modbus RTU通讯协议,自动识别协议

● 低成本、小体积模块化设计

功能:

信号隔离采集模块,可以用来测量八路热电偶信号。

1、 模拟信号输入

24位采集精度,8路热电偶信号输入。产品出厂前所有信号输入范围已全部校准。在使用时,用户也可以很方便的自行编程校准。

2、通讯协议

通讯接口:1路标准的RS-485通讯接口或1路标准的RS-232通讯接口,订货选型时注明。

通讯协议:支持两种协议,命令集定义的字符协议和MODBUSRTU通讯协议。模块自动识别通讯协议,能实现与多种品牌的PLC、RTU或计算机监控系统进行网络通讯。

数据格式:10位。1位起始位,8位数据位,1位停止位。

通讯地址(0~255)和波特率(2400、4800、9600、19200、38400、57600、115200bps)均可设定;通讯网络长距离可达1200米,通过双绞屏蔽电缆连接。

通讯接口高抗干扰设计,±15KVESD保护,通信响应时间小于100mS。

3、 抗干扰

可根据需要设置校验和。模块内部有瞬态抑制二极管,可以有效抑制各种浪涌脉冲,保护模块,内部的数字滤波,也可以很好的抑制来自电网的工频干扰。

典型应用:

● 温度信号测量、监测和控制

●RS-485远程I/O,数据采集

● 智能楼宇控制、安防工程等应用系统

●RS-232/485总线工业自动化控制系统

● 工业现场信号隔离及长线传输

● 设备运行监测

● 传感器信号的测量

● 工业现场数据的获取与记录

● 医疗、工控产品开发

● 各种类型热电偶信号采集

IBF27通用参数:

(typical @+25℃,Vs为24VDC)

输入类型:热电偶信号输入,支持多种热电偶信号,J/ K/ T/ E/ R/ S/ B型热电偶

带宽: -3 dB 10 Hz

转换速率: 10 Sps

共模抑制(CMR): 120dB(1kΩ Source Imbalance @ 50/60Hz)

常模抑制(NMR): 60dB (1kΩ Source Imbalance @ 50/60Hz)

输入端保护: 过压保护,过流保护

精度: 0.1%(不包括冷端传感器误差)

温度漂移: ±30 ppm/℃(±50 ppm/℃,大)

输入电阻:大于1MΩ

冷端补偿传感器精度:±0.5℃

通讯:协议 RS-485 或RS-232 标准字符协议 和MODBUS RTU通讯协议

波特率(2400、4800、9600、19200、38400、57600、115200bps)可软件选择

地址(0~255)可软件选择

通讯响应时间:100 ms 大

工作电源: +8 ~32VDC宽供电范围,内部有防反接和过压保护电路

功率消耗:小于1W

工作温度: - 45 ~+80℃

工作湿度: 10 ~ 90%(无凝露)

存储温度: - 45 ~+80℃

存储湿度: 10 ~ 95%(无凝露)

隔离耐压: 输入/ 输出之间:3KVDC,1分钟,漏电流1mA

其中RS-232 /RS-485输出和电源共地。

耐冲击电压: 3KVAC,1.2/50us(峰值)

外形尺寸: 120 mm x 70mm x 43mm
