一吨双波护栏板可铺：3MM厚的80米，4MM厚的61米，

理论重量：3mm厚的为49.16kg,4mm厚的为65.44kg;

每公里3MM厚的重12.3吨，每公里4MM厚的重16.388吨。

2、一吨三波护栏板可铺：4MM厚的39.2米。理论重量：102kg,配合130*130的方管立柱。每公里4MM厚的重25.5吨

【立 柱】

圆立柱：规格Φ114、Φ140mm长度根据要求一般为1米、1.2米、1.5米、1.8米、1.85米、1.95米、2米、2.15米壁厚4/4.5MM；理论重量：Φ114的12.15kg/m、Φ140mm的15.04kg/m.

波形护栏常用型号：Gr-A-4E。每1000米Gr-A-4E护栏构件用量分别为：波形板250张。

立柱250根，立柱间距4米。柱帽250个。防阻块（或托架）250个，端头2个。螺栓M16*170，250套。M16*42,250套。M16*35，2000套。

方立柱：边长130mm ,壁厚6mm,长度2540mm。

【柱 帽】厚度2/3mm,孔距100/150mm,直径114/140mm。

【防阻块】196*178*200mm， 厚度分3/4/4.25/4.5mm。

【托 架】长300mm,宽70mm，厚度分4mm/4.5mm。

【螺 栓】M16*170 / M16*150 / M16*50 / M16*42 /M16*35

【链 接】立柱与波形板的链接：防阻块/托架

立柱与地面链接方式：预埋/打入式

一般立柱间距分为2米间距和4米间距；

【表面处理】热浸锌、冷镀锌+喷塑、热浸锌+喷塑。

【功能原理】当收到外力作用时，通过护栏板和立柱变形，吸收撞击力，保护行人和

车辆。

【应 用】目前广泛应用于国内高速公路、公路、省道、县道以及景区、乡

村公路等。

【作 用】安全防护、美化环境。

【系统原理】

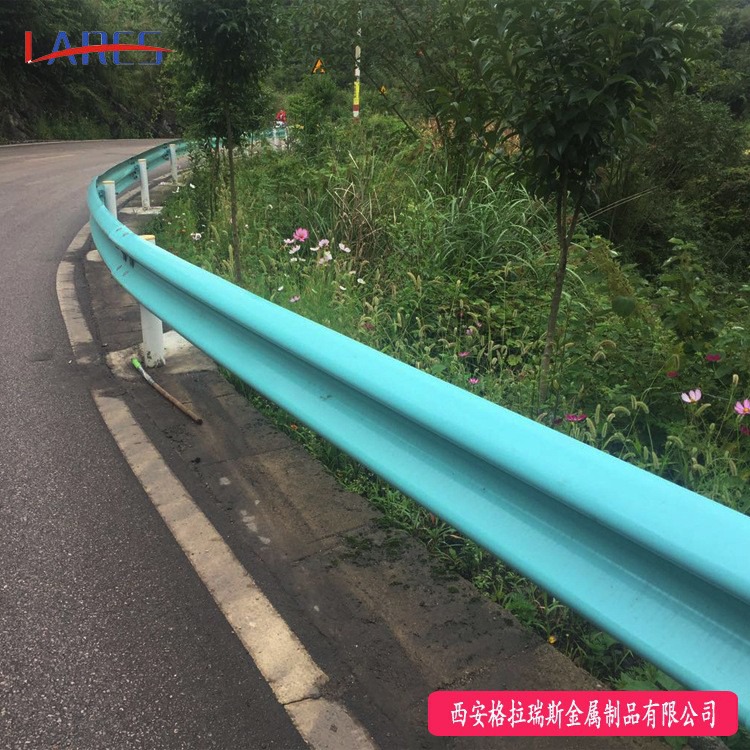

1、波形梁护栏是半钢性护栏的主要形式，它是一种以波纹状钢护栏板相互拼接并由立

柱支撑的连续结构。

2、它利用土基、立柱、横梁的变形来吸收碰撞能量，并迫使失控车辆改变方向，恢复

到正常的行驶方向，防止车辆冲出路外，以保护车辆和乘客，减少事故造成的损失。

波形梁护栏钢柔相兼，具有较强的吸收碰撞能量的能力，具有较好的视线诱导功能，

能与道路线形相协调，外形美观，可在小半径弯道上使用，损坏处容易更换。产品特点：

具有抗冲击性好、成本低、寿命长、安全性更高、绿色环保等优点材质：钢板经防

腐处理产品用途：主要用于公路车道的隔离防护波形护栏实用新型涉及一种公路中央分

隔带开口处用组合型波形板活动式钢护栏，该护栏由两片波形钢护栏板及两者之间固定

夹放的两根立柱构成，两根立柱固定夹装在两片波形钢护栏板之间。

在公路正常营运时，该护栏利用插拔立柱可方便地插入开口处预先设置的插拔孔内，起到

隔离和防护作用，同时与公路外边上的护栏带相呼应，整齐划一，美观配套。车辆对其碰

撞时，由于波形钢护栏板有良好的耐撞性能和吸收能量的作用，既不容易被撞毁，同时又可对车辆和司乘人员起到很好地保护作用。
