GB20041-12电缆导管耐热试验装置 金属导管耐热试验装置 耐热试验装置

一、概述：

电缆导管耐热试验装置由沧州冀路试验仪器有限公司生产，产品符合《GB 20041.1-2005 电气安装用导管系统 通用要求》 《GB/T14823.2 电气安装用导管特殊要求刚性绝缘材料平导管》及《JG3050 建筑用绝缘电工套管及配件》及《ZBG33008 聚氯乙烯塑料波纹电线管》等要求。

二、电缆导管耐热试验装置主要技术参数：

耐热试验载荷

1、导管类型：超轻型，载荷0.5KG；

2、导管类型：轻型，载荷1.0KG；

3、导管类型：中型，载荷2.0KG；

4、导管类型：重型，载荷4.0KG；

5、导管类型：超重型，载荷8.0KG；

三、主要设置：

1、主机体：

2、配套砝码（0.5KG砝码座一只、0.5KG砝码一只、1.0KG砝码一只、 2.0KG砝码一只、4.0KG 砝码一只）；

3、主机体重量：3.8kg

4、外形尺寸：240×120×300mm

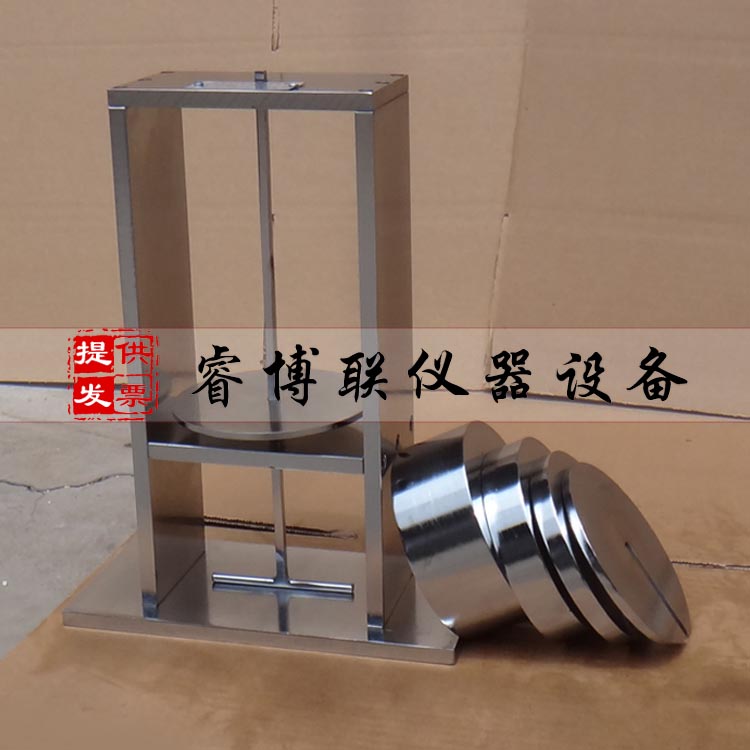

四、电缆导管耐热试验装置结构特点：

试验机采用45#钢材，一体式设计，不需要安装和调试，观察记录方便，使用稳定性可靠。

符合《GB 20041.1-2005 电气安装用导管系统 通用要求》标准等。

五、操作说明：

电缆用导管耐热试验装置需配合沧州冀路试验仪器有限公司生产的XW300-550电热鼓风干燥箱、JG3050-5套管最小内径量规同时使用。

非金属和复合导管应有良好的耐热性能，是否合格，需通过本装置进行耐热试验，然后使相应套管量规能通过导管，方可检证。

耐热负荷的等级应与声称的耐压力等级相同。

将需要试验的导管截成长度为100±5mm的导管试样，连同本装置放进XW300-550电热鼓风干燥箱内持续4h±5min，箱内温度以《GB 20041.1-2005 电气安装用导管系统 通用要求》中表2为准，误差为±2℃。

加热阶段结束后，将每个试样按《GB 20041.1-2005 电气安装用导管系统 通用要求》中图8所示，在试验装置里通过直径6.0±0.1mm的钢棒，以相应的砝码，加力24h±15min，负荷要与导管轴线成直角。

加到试样的包括钢棒在内总负荷应与20041中相符，负荷需加在试样中间部位。然后让试样在负荷状态下冷却至室温。

然后撤掉负荷，立即让相关量规在其自身重量并无任何初始速度的情况下，通过处于铅垂位置的试样，量规能正常通过导管。

六、电缆导管耐热试验装置维护与保养：

机器上要保持清洁，经常要作清扫工作

机器要专业人员保管及试验。

七、附件：

附件清单

1、主机：1套

2、说明书：1份

3、质量保证书：1份

4、砝码：4只
