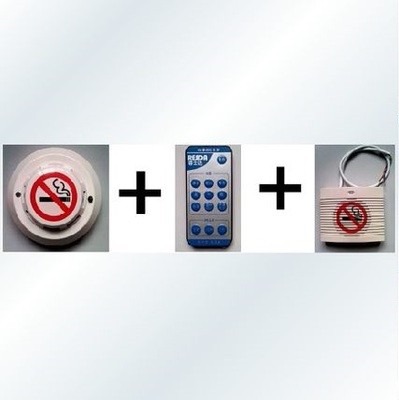

一、简介

睿士达RESDA（Reliable Early Smoke Detection Apparatus）控烟卫士由上海滇耀精密电子有限公司研发生产，主要用于香烟烟雾的探测及报警，以解决当前社会控烟存在的取证难、执行难的问题，广泛用于宾馆、餐馆、卫生间等公共场合控烟。其具备如下主要特点：

★采用蓝光技术，结合全球先进的电子滤网技术，滤网孔径大小软件可调，自动去除灰尘、水汽等干扰，是目前真正能防灰尘、水汽误报的烟雾探测器，灵敏度是普通烟雾探测器的200-400倍。

★ 数字语音播放，时间长，语音洪亮、清晰，分为提示音、警告音。

★ 红外遥控操作。

★ 灵敏度高、中、低可设。

★ 具备语音自动提示、手动提示功能。

★ 多达三种控烟模式：自动、显示锁定、语音锁定。

★ PM2.5监测，可显示实时、1小时、1天PM2.5。

★ 多台设备可组网运行。

二、创新才能做得更好

1、同样外观

为了方便安装、使用，睿士达（RESDA）烟雾探测器的外壳与普通烟感探测器一样。

2、不一样的内涵

2.1睿士达（RESDA）烟雾探测器与普通烟雾探测器内部电路图比较

2.2 背面PCB电路比较

从上述图可以看出：睿士达（RESDA）烟雾探测器内部电路比普通烟雾探测器要复杂得多，要实现超高灵敏度，实现独创电子滤网功能，对电路要求当然要高得多。

3、完全不同的效果

比较项目睿士达（RESDA）烟雾探测器  普通烟雾探测器测量范围0.0002%obs/m—1000.0%obs/m5.0%obs/m —15.0%obs/m报警阈值0.0125%obs/m5.0%obs/m消除灰尘误报可以不可以消除水汽误报可以不可以消除2.5um以上烟尘误报可以不可以抑制PM2.5的影响可以不可以PM2.5测量可以不可以红外遥控功能具备不具备实现烟雾绝对测量可以不可以抗污染可以不可以，需定期清洗

从上表可以看出：睿士达（RESDA）烟雾探测器灵敏度是普通烟感探测器的上千倍，可用报警灵敏度（报警阈值）是普通烟感探测器的400倍，防误报能力完全秒杀普通烟感探测器；其性能已超过目前广泛使用空气采样式极早期火灾烟雾探测器，而价格只是空气采样的1/100左右。就探测性能及防误报能力来讲，已领先于同类水平；是光电烟雾探测领域的真正革命，适用于灰尘多、水汽多、需要极早期烟雾探测的场合。

4、自主知识产权

4.1防误报能力的源泉、电子滤网的基础：一种识别、计量烟雾粒子的方法及装置

4.2 高灵敏度的保证：一种高灵敏度烟雾检测装置

三、安装及操作说明

1、烟雾探测器及安装底座

2、语音报警器

备注：

红：电源+12V

黑（蓝）：电源地

绿：提示音播放

黄：警告音播放

3、网络接线图

多个烟雾探测器与语音报警器可以通过一根4芯线连接，例如用于卫生间，每个蹲位上方安装一个探测器，卫生间内部安装一个语音报警器（本地），卫生间外可以安装一个语音报警器（远程），用于通知管理人员。语音播放器音量已经够大了，如果觉得小的话，也可以多安装一个，多个语音播放器播放时，基本上是同步的。

四、红外遥控器

1、复位：用于对烟雾报警复位，清除烟雾报警。

2、提示：用于手动控制播放禁烟提示音。按一下播放提示音，再按一次，关闭。

3、警告：用于手动控制播放禁烟警告音。按一下播放警告音，再按一次，关闭。

4、高、中、低：灵敏度选择，高灵敏度是中灵敏度一倍，是低灵敏度的4倍。

5、静音：检测到烟雾报警时，既不显示报警，也不播放语音，按自动、显示锁定、语音锁定退出静音模式，就可以显示报警、语音播放。

6、自动：自动工作模式，烟雾报警时，自动显示报警、播放语音，随着报警消失，显示、播放语音也自动消失。

7、显示锁定：显示锁定工作模式，报警持续时间超过指定时间长度，报警显示将被锁定在达到的最大状态，不会随报警消失而消失，语音播放随着报警消失而停止。

8、语音锁定：语音锁定工作模式，报警持续时间超过指定时间长度，显示、语音播放将被锁定，不会随报警消失而消失。

9、实时、1小时、1天：PM2.5显示，分别显示实时值、最近1小时的值、最近1天的值。

备注：使用时候一定要把遥控器上断电塑料片取出，否则无法遥控操作。

五、常见问答

1、睿士达（RESDA）控烟卫士烟雾探测灵敏度如何？

答：睿士达控烟卫士灵敏度分为高、中、低三档可设，以高灵敏度为例，启动提示音播放报警的烟雾浓度值相当于PM2.5检测中的25ug/立方，这个浓度值在PM2.5的评价标准里面就是优，也就是说空气中的烟雾浓度达到PM2.5评测优的标准，就开始报警了；启动警告音播放报警的烟雾浓度值相当于PM检测中的50ug/立方，相当于PM2.5评价标准里面的良。在中灵敏度下，启动提示音警告音的报警值分别PM2.5评价标准中对应良、轻度污染。在低灵敏度中对应轻度污染、中度污染。从上述对应比较中可以看出，睿士达（RESDA）控烟卫士烟雾探测灵敏度是非常高的，比现有的销售价达几千乃至几万的极早期火灾设备灵敏度高5-50倍，其相应的技术已经获得了国家发明专利。

2、如此高的灵敏度，空气中的PM2.5、水汽、灰尘会引起误报吗？

答：烟雾的粒径范围一般分布在0.1um—1um之间，PM2.5的粒径在2.5um一下，我们采用了电子滤网技术，自动将大于1um以上的颗粒滤除，由于采用综合评价方法，1um以下的PM2.5颗粒大部分也被滤除，因此PM2.5的影响是比较小的。但在PM2.5高污染的环境下，会有一部分没有被滤除，引起误报，这时，需将灵敏度调低。可以这样讲，如果不采用电子滤网技术，即使在环境优良的场合，误报率是非常高的。对于普通的灰尘、水蒸汽，粒径都在2.5um以上，电子滤网可以轻易滤除。所谓电子滤网技术，就是利用电子、光学结合软件算法，实现了滤网的功能，目的将非烟雾颗粒滤除，提高烟雾检测的可靠性，目前，这个技术已经申请了发明专利。

3、睿士达（RESDA）控烟卫士语音提示内容可以定制吗？

答：语音报警器采用采用专用数字播放器，播放内容是可以定制的，客户将播放内容文字发给我们，我们合成之后，发给客户确认，生产时，将语音烧录在播放器里。

4、语音报警器播放效果如何？多个语音播放器安装在一起时，声音会不会互干扰，形成噪声？

答：语音报警器内置2W喇叭，声音宏亮、清晰。在同一个网络内多个语音报警器，采用集中控制同步播放技术，不会形成干扰、噪声，由于每个语音报警器播放速率会有点差别，播放效果就像多人合唱一样。

5、睿士达（RESDA）控烟卫士PM2.5测量准确性如何？

答：睿士达（RESDA）控烟卫士与目前淘宝网上卖的PM2.5检测仪的测量原理是一样的，均采用光学测量法，采用光学测量法受原理限制，即使在实验室环境，还是有30%-40%的不确定性。我们的设备采用的是蓝光测量，与一般采用红光或者红外光PM2.5检测仪相比，对粒径在1um以下的粒子更敏感，主要偏向于PM1.0的测量，准确性差不多，只能做参考。正因为如此，睿士达（RESDA）控烟卫士在显示PM2.5时，没有定量显示，只是一个定性显示，就是显示优、良、轻度污染、中度污染、重度污染、严重污染。

6、睿士达（RESDA）控烟卫士如何安装？

答：睿士达（RESDA)控烟卫士的安装主要涉及两部分：语音报警器、烟雾探测器。语音报警器安装比较简单，把背后不干胶撕下，清除安装位置的灰尘，贴上就行。烟雾探测器安装目前由两种方式：（1）、直接将底座安装在天花板上，中间打孔穿线即可。（2）、在没有天花板，不便于接线时，可以使用86型接线盒，推荐86H50，86型接线盒是建筑安装接线的标准件，非常容易买到。如果要走明线，就采用明盒，否则采用暗盒，由客户根据实际情况选择购买。

7、睿士达（RESDA）质量保证及售后服务？

答：所有睿士达（RESDA)系列产品，均需电脑参数设定，测试，并将测试工号记录在参数里，产品出现问题，可以实现问题倒查，质量是有保证的，并且发货之前，要进行整套测试，确信没有问题，才发给客户。关于售后保障，7天之内出现问题，包退，来回运费由厂家承担，7天内没有问题，客户不满意，寄回厂家的邮费由客户承担，但须保证产品外观不影响二次销售；三个月内出问题，包换，运费各自承担；1年包修，来回邮费由客户承担。1年后维修，仅收取材料费，来回运费由客户承担。
