电池的故障分析通常分为破坏性和非破坏性测试，非破坏性的无损分析相对于常规破坏性的测试目前更有利于失效分析。本节重点讲解无损X-Ray测试；

什么是X-Ray测试？

X-Ray是利用阴极射线管产生高能量电子与金属靶撞击，在撞击过程中，因电子突然减速，其损失的动能会以X-Ray形式放出。而对于样品无法以外观方式检测的位置，利用纪录X-Ray穿透不同密度物质后其光强度的变化，产生的对比效果可形成影像即可显示出待测物之内部结构，进而可在不破坏待测物的情况下观察待测物内部有问题的区域。

为什么要做电芯内部结构无损X-RAY检测？

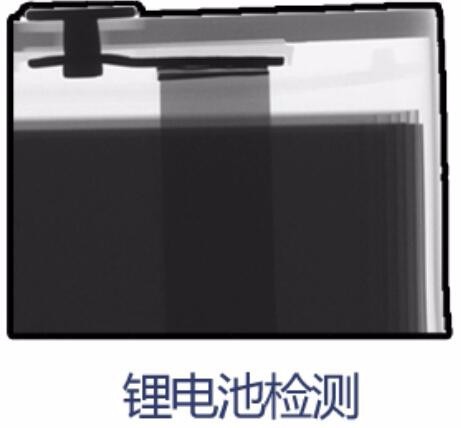

对于故障的电池，可以在不损坏电池的情况下做X-RAY检测，观察内部的正负极材料等；管控生产产品一致性，对于产品研发开发者提供了便利的分析手段。

测试步骤：

确认样品类型/材料→样品放入X-Ray设备检测→图片判断分析→标注缺陷类型和位置。
