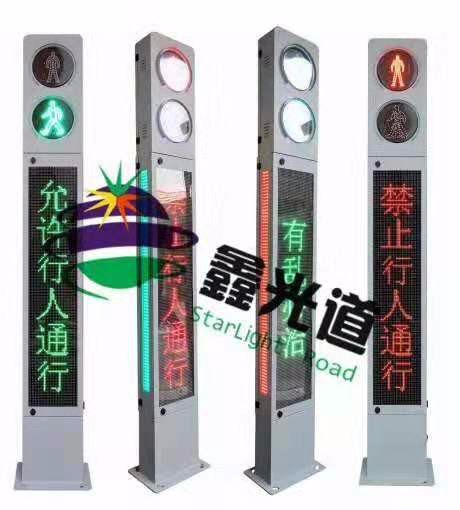

外观

1、光源采用超高亮度 LED 发光管，由两组 LED 单元组成，图像清晰、美观。

2、控制电路设计合理，可靠，倒计时行人灯的行人图案显示与倒计时显示的数值同

步。

3、灯体外壳采用 PC 塑料外壳成型，量轻质固，可靠性、稳定性、防水性好，美观耐

用，独特的外型设计使灯体可任意个单元组合。

性能参数

1、供电电压 AC220±25％ 50Hz±3Hz

2、额定功率：＜20VA

3、环境温度－40℃ ～＋80℃

4、可视角度＞30 度

5、可视距离＞300M

6、工作寿命＞50000 小时

7、外壳防护等级为 IP54

8、抗风速＞150KM/小时

9、红人:95LED，绿人:54LED，红递减倒计时：216LED,绿递减倒计时：216 颗

10、红管波长：620-625nm；绿管波长：503-506nm；

11、工作环境湿度 10%～95%RH(无凝结)

12、 亮度：红色、绿色≥5000cd/ m²，绿色≥8000cd/ m²

13、各项参数均符合 GB14887-2003 标准

产品规格

1、发光单元：φ300 300×300

2、信号图案：静红人，动绿人人行信号灯

四、显示屏性能参数：

发光管参数

序号 名称 管芯型号 波长 亮度 产地

1 纯红管 620-630nm 500mcd

2 纯绿管 3535

520-525nm 1300mc

d

台湾

显示屏参数

序号 项 目 参数与指标

1 显示面积 0.5120M2

2 屏体分辨率 32（列）×160（行）＝5120（点/屏）

3 像素间距/像素密度 10mm/10000 点/M²

4 亮度 ≥4000cd/M²

5 视角（水平/垂直） 水平：≥110°垂直≥110°

6 佳可视距离 5M～30M

7 灰度等级/显示颜色 65536 级灰度

8 换帧速度 ≥60（帧）/秒

9 刷新频率 ≥1000Hz/S

10 输入信号/控制方式 文字、图像、异步控制

11 屏幕寿命 >50,000（H）

12 屏幕 MTBF（平均无故障时间） >8,000（H）

13 盲点率 ≤0.0001

14 表面平整度<1mm

15 系统工作环境温度 -40℃～+80℃

16 系统工作环境湿度 10%～98%RH

17 发光器件驱动方式 1/2 扫描 恒流驱动

18 软件接口 标准计算机接口，兼容 Windows、Unix、Novel

19 防护系统 超温/过载/掉电/图像补偿/非线性校正

20 工作电压 AC220V±15%；50Hz；

21 保护技术

防潮、防尘、防腐、防静电、同时具有过流、

短路、过压、欠压保护功能。

22 功耗 全屏亮 150W
