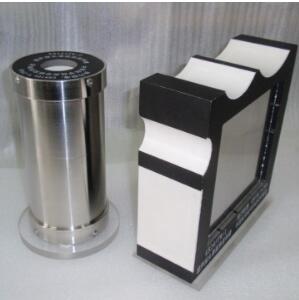

为了配合GB9706.9—2008的贯彻实施，研制开发了KS205TW系列专用体模，并精心选择控温水浴和基于热电偶的点温计，与测温体模配套提供。测温体模系列产品包括体外探头用的KS205TW-1型和体内探头用的KS205TW-2型两种，均可在空气-室温和水浴-升温两种条件下使用。



KS205TW-1型和KS205TW-2型的仿组织材料特性参数

(a)声          速：(1540±10)m/s

(b)声衰减系数斜率：(0.5±0.1)dB/(cm·MHz)

(c)比          热：(3500±500)J/(kg·K)
    (d)导    热    率：(0.5±0.1)W/(m·K)

1．KS205TW-1型体外探头用测温体模基本结构

(1)外形及尺寸

整体略呈六面体形，宽200mm，厚(前后方向)70 mm，高210mm。

(2)壳体构成

(a)前后两壁：中央部分为1mm厚不锈钢板，四周镶边部分为10mm厚有机玻璃板；

(b)侧面非声窗部分：10mm厚有机玻璃板；

(c)顶面及侧面声窗部分：1.5mm厚室温硫化橡胶。

(3)声窗

    (a)顶面：平面和R20mm曲面声窗各一个，前者针对平面线阵和R76凸阵探头，后者针对R20、R15和R10凸阵探头；

  (b)侧面：R40mm和R60mm曲面声窗各一个，前者针对R40和R30凸阵探头，后者针对R60和R50凸阵探头。

  (4)仿组织材料类型：水性高分子凝胶基复合材料。

2. KS205TW-2型体内探头用测温体模基本结构

(1)外形及尺寸

    整体呈圆柱形，外径约94mm，高约190mm。

(2)壳体构成

  (a)侧壁：约5mm厚不锈钢，对应顶面面膜上红箭头指示方向，不锈钢侧壁内有吸声材料；

  (b)顶面：中央开有圆孔的有机玻璃；

  (c)底面：中央开孔以橡胶封闭的有机玻璃。

(3)腔体形状及材料

(a)形状：圆柱形；

(b)上半段：ABS塑料；

(c)下半段：橡胶薄层；

(d)腔  底：橡胶薄层。

  (4)仿组织材料类型：水性高分子凝胶基复合材料。
