B超检定装置完全满JJG639-98医用超声诊断仪超声源检定规程 。

一、毫 瓦 级 超 声 功 率 计

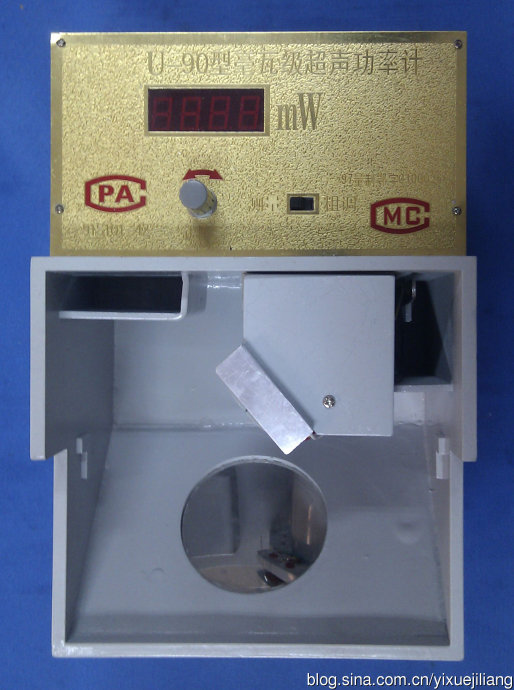

U-90型毫瓦级超声功率计是一种高灵敏 、 精确的超声波微功率测量仪 器。 本仪器是毫瓦级超声功率计量标准器 ，主要用于计量检定部门，计量各种 医用超声诊断仪的超声输出功率。其突出优点是，操作简单，稳定性好，体积小 (26*18*12CM3)， 重量轻(仅 2 . 5Kg)，特别方便下场检定。



技 术 参 数

测量 范 围 ∶  1~100mW

分 辨 力 ∶    0.1mW

测 量 频 率 范 围∶  0.5~10MHZ

相 对 误 差 ∶   ≤±10%

电 源 电 压 ∶   220±22V

二、高、低频B超仪检定测试用标准超生体模

仿组织超声体模 （低频）KS107BD适用于工作频率≤4MHz的B超仪器，仿组织超声体模 （高频）KS107BG适用于工作频率≥5MHz的B超仪器，含盖供腹部、心脏、小器官等诊断用的线阵、凸阵、相控阵、机械扇扫(含环阵)等各种探头。可检测B超仪器的盲区、探测深度、10-170mm深处的轴向与侧向分辨力、纵向与横向几何位置精度，并可考察对肿瘤、囊肿、结石等典型病灶的成像质量。

通用技术指标：

1、       TM材料声速：1540±10m/s(23±3℃)

2、       TM材料声衰减系数斜率：0.70±0.05dB/cm/MHz(23±3℃)

3、       尼龙靶线直径：0.3±0.05mm

4、       尼龙靶线位置公差：±0.1mm

仿组织超声体模 （低频）KS107BD

（1）轴侧向分辨力靶群：其横向分支分别距声窗30，50，70，120和160mm，A1和A2两群中两相邻靶线中心水平距离依次为1，5，4，3，2 mm ，A3—A5三群中则依次为5，4，3，2 mm。纵向分支中两相邻靶线中心垂直距离分别为4，3，2，1 mm。

（2）盲区靶群：相邻靶线中心横向间距均为10mm，至声窗距离分别为10，9，8，7，6，5，4，3mm.

（3）纵向靶群：共含靶线19条，相邻两线中心距离均为10mm。

（4）横向靶群：共含靶线7条，相邻两线中心距离均为20mm。

仿组织超声体模 （高频）KS107BG

（1）轴侧向分辨力靶群：各群中最上面一条靶线分别位于深度10，30，50，70 mm处，每群中靶线中心垂直距离由上而下依次为3，2，1，0.5mm，水平距离均为1 mm。

（2）侧向分辨力靶群：分别位于深度10，30，50，70 mm处，每群中靶线中心水平距离依次为4，3，2，1 mm。

（3）盲区靶群：相邻靶线中心横向间距均为10 mm，至深窗距离分别为8，7，6，5，4，3，2 mm。

（4）纵向靶群：共含靶线12条，相邻两线中心距离均为10mm.

（5）横向靶群：位于深度40 mm处，相邻两线中心距离均为10mm。

YDI型医用漏电测量仪

YDI型医用漏电测量仪是根据国家计量检定规程的有关技术要求，研制的具有多种用途的测量仪器。可用于各种型号超生诊断仪、心电图机，及其它仪器设备漏电流的检测，以保证医疗设备对人体的安全性要求。

1、主要功能：
（a）仪器对患者漏电流的测量
（b）机壳漏电流的测量
（c）对地漏电流的测量
2、测量范围：0～200.0μA；
3、不确定度：≤1%±1个字；
4、分辩力：0.1μA；
