折叠液压打井机
更新时间:2021-09-03 20:39 企业会员
八方矿山机械有限公司
  • 产品详情
  • 规格参数
  • 联系方式

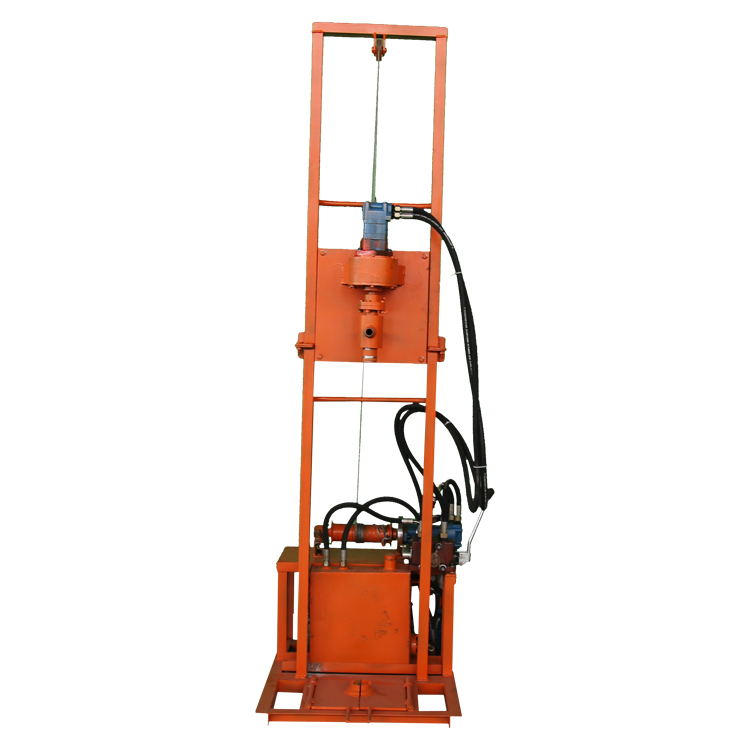

我公司生产的折叠液压打井机是一种简单、方便、经济、实用的新型机械化打井机,其优点是:以小功,扭矩大、体积小、便携式、效率高、易操作,噪音小适应适用各种不同地形的打井机。

该机器使用方便,操作简单,成孔速度快,每小时10米左右,噪音小,操作极为简便,单人即可操作,机械自卸钻杆,以打100米的一眼井为例,钻杆拆卸平均时耗10分钟左右,而且移动方便,完成打井作业后,单人操作即可完成移机工作。

液压油泵并联式变速箱设计油泵单体分开,动力提供充足分配合理,液压系统独特设计,动力头装置变速箱,双马达提供动力,扭矩大,耐用,维修简单费用小

折叠液压打井机操作使用注意事项

使用前请在油箱内加注46#液压油、齿轮箱内加注润滑油。

折叠架住打开后,用螺栓固定好。

挖蓄水池:距井口位置约四米远(也可以根据实际地形,水管长度定距)处挖一个口径大于1.5平方米、深一米的蓄水池,用木杆将压力水泵横吊在水池内(以水平面盖过水泵为宜)将水泵管的另一头同钻井机的上注水器连接。

使用380V/220V电源连接钻机油泵电机,在注水器接口安装上水管与水泵水源连接。

本产品操作简单,只需控制操纵阀A、B把手即可、A操作把手控制主轴正反转、B操作把手用来控制卷扬机上升下降,主轴上升下降到工作位置时,应将操作把手B回归中间位置。

实际操作打井机时,选好打井的位置,选好井口位置,用铁锨下挖深30-50cm,口径10-30cm的井口。将钻机挪到井口上方对正。一般钻井口的位置土表层要求实密为好,下面不能有砖头、碎石、柴草架空现象,以免钻探作业的过程中出现渗水、塌方、下沉等现象,造成安全隐患,可铺设方木加固底座

开机:通电后让油泵电机抽油循环两分钟、使各油管内油压达到工作状态。

v 将钻头与钻杆连接紧固,使用时通过操纵阀把手B,向前推进来进行控制液压马达,卷扬钢丝绳提升主机高度,安装上第一节带有钻头的钻杆,通过操作把手B向后拉动控制液压马达倒转带动钢丝绳用来下降主机高度,升降速度可通过调节减压阀控制速度,另一人配合手扶钻杆缓慢的将钻头穿过底座孔放到钻井孔内,垂直扶正,开动钻机和水泵,钻杆转动即打入地下。

切记:液压马达卷扬上升或下降,达到钢丝绳行程终点时应当及时停止操纵阀加压、避免行程过载、钢丝绳断裂,发生危险。

上换钻杆

 打入第一节钻杆后,插上专用卸杆扳手,通过操作阀A向后拉动逆时针旋转钻杆,通过操纵阀把手B提升主轴机头同钻杆分离,提升机头,然后另取一钻杆,手动旋转上丝连接机头,下端接头对接上,在通过操作阀A向前推动顺时针旋转将钻杆旋紧,然后取下卸杆扳手,开机顺时针旋转,继续下钻。这样反复重复操作以上动作即可。根据自己想要的深度找到理想的含水地质沙层。

钻头下钻时为顺时针方向旋转,不可倒转,以免造成钻杆脱节滑落

卸钻杆

 钻杆下降到理想深度的含水层后,记下含水沙层深度,停下钻机,仅开通水泵利用水压冲沙淘井,当井下无泥沙泛出时即可开始卸钻杆了。首先,插上卸杆扳手,通过操纵阀A,倒转让机头同钻杆分离。其次,将提引器按装在机头上,紧固,降落主轴动力将提引器底座上的钻杆对正入槽,旋转扣挂后提升,当钻杆下端接头处升至机座保险盖上方时停下,合紧保险盖板,插上卸杆扳手,倒转,钻杆即自动卸下,随即取下即可,如此反复操作拆卸剩余钻杆。

注意:当卸到带有钻头的钻杆时,要关掉液压改为手动,慢慢地提出底座口以免挂碰。

日常养护:

1、该钻机搬运中电机、液压马达应小心轻放,避免雨淋,溅水。

2、高压油管禁止弯折。

 3、电机电线接头不可碰触连电。

 4、时常检查钢丝绳是否更换。

  5、检查油管各部连接、是否漏油、油位是否正常。

 6、钻杆丝头使用前后用机油润滑放置避雨处,以免生锈。

 7、液压马达、齿轮泵电机不可长时间超负荷运转。

 8、液压马达不转时应检查电机齿轮泵、油路及油位。

  9、严禁液压马达卷扬上升下降达到行程终点位置时,持续加压。

10、钻机在不使用期间,应将注水器与水泵内的水应及时排掉,并断开与钻机的连接,分开存放。

11、长期不使用时应将液压油放出。

钻机参数:

型号

BF-折叠液压打井机

电源

380V/二相220V  4KW

液压油

46#

液压马达

主动力连续功率5.2KW、间断功率9.7KW

液压马达

主动力连续功率3.7KW、间断功率6KW

钻孔直径

32-300mm

钻杆直径

1寸,1.2寸,1.5寸多种规格长度可选

钻头规格

多口径合金与金刚石钻头可选

钻井深度

100m

机身重量

150kg

适宜土质

泥土层、流砂层、少量岩石层、卵石等
