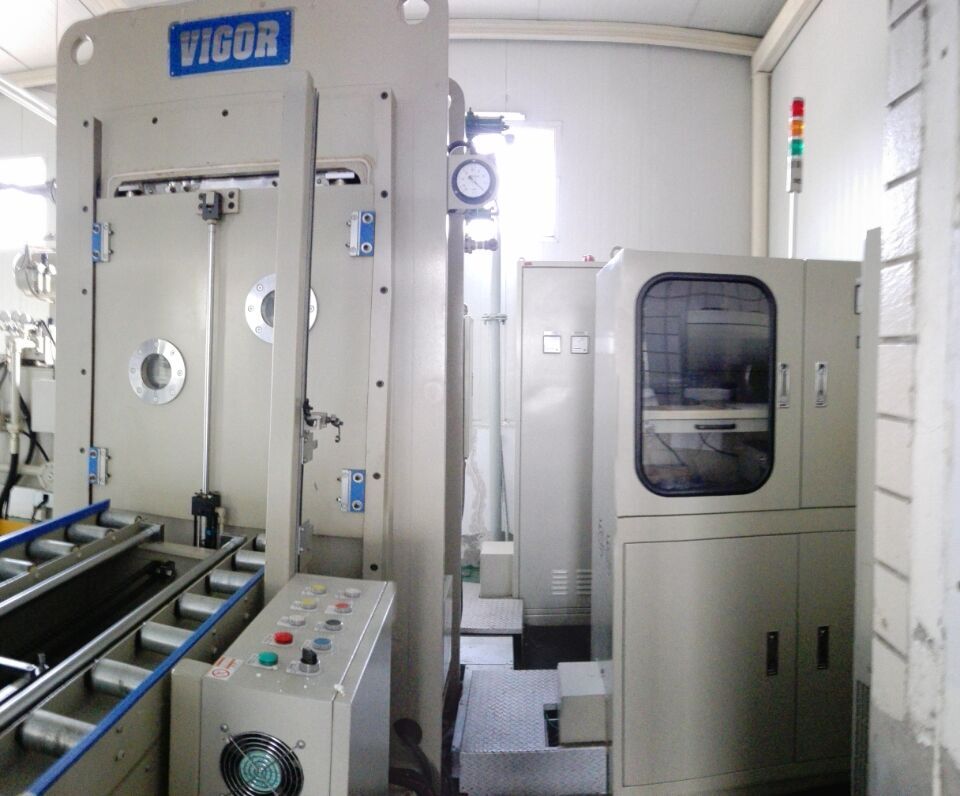

九成新活全真空压合机（冷热同台）一台

真空泵浦一台

送料车一台

控制箱一组

承载盘+盖板6组

配套牛皮纸

苏州纬伦进口纸（日本）蝶文影热压板牛皮纸：

430mm*500mm*190g 8922 张

430*630*190g6826张

洛阳博奥商贸有限公司热压板牛皮纸

560*600*161g17005张

型号：v8061a

tonnage（总出力）：260tons

plate size(热板尺寸):610mm x 710mm (24" x 28")

daylight(层数):4

distance of heatingplate（层间距离）：110mm

真空层压机使用于：

1 多层印刷电路板

2 铜箔积层板

3 软性印刷电路板

4 软硬结合印刷电路板

冷热同台

1 加热方式：电热式加热

2 制冷系统：水冷系统

控制系统

1 电脑多段温度控制

2 电脑多段压力控制

3 电脑多段时间控制

4 自动开关门

5 抽真空系统

6 自动送料、取料系统

7 最高使用温度：300℃

机械构造 ：
1.压机钢构本体，依计算机精密结构计算，及受力变形分析，采高强度钢板焊接完成后，经完整之内应力消除，一体成行加工，确保机械持久性之重复精度。

2.热板经过多道精密加工程序研磨完成后，单块热板平行度、平坦度皆在±0.015mm/m以内;温度公差在±1.5oc以内。
3.活塞用白铣，研磨完成后，硬度在hrc50o~55o，耐磨不泄油，油封采用世界通用规格油封，方便保养及维修。

电气控制单元：
1.先进之工业级计算机控制系统，以iflx图控软件及wln2o00作业系统为基础，编撰软件操作控制程序，于银幕上同时温控及纪录温度、压力、真空度、第三曲线及数据。
2.人性化的操作模式，简单易学，5000组以上生产制程配方及记忆。液压系统 精选台、美、欧、日之液压系统组件及泵浦，并采集体回路系统设计，确保液压系统操作之高稳定性及系统精度。

加热及冷却单元：
1.加热单元泵浦及另件，均选用世界最高等级之配件，冷却器内部采用不锈钢u型管设计，没有锈蚀穿孔及因冷缩热胀，而产生龟裂之公安危险，一体成型制作，美观不占空间。
2.积多年之实际操作经验，及精确之互补计算，保证得到最安全及合适之加热及冷却效

真空系统：
真空装置采系统式设计可单抽一、二抽一或三抽一，减少抽真空时间，增进产品品质，而气液分离桶则有效滤除从真空舱抽出来之空气水份，增长真空泵浦寿命，并减少维修次数。
