1.简介

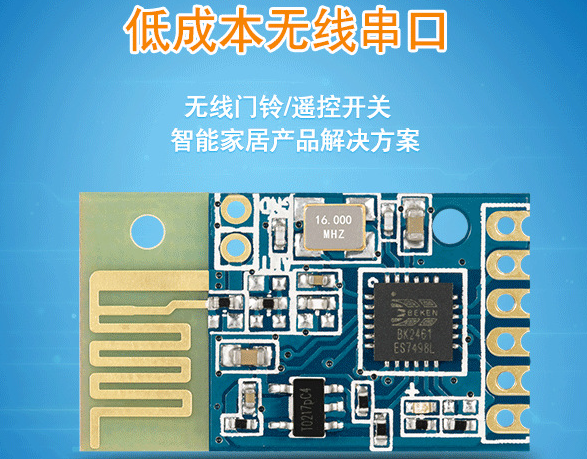

VT24A无线遥控模块采用最新2.4GSOC技术,集成了2.4G射频芯片和高性能MCU,模块内部已经烧录了2.4G的基本程序及遥控学习码程序,不需要做任何编程即可使用。
VT24A-TXN/L是发射模块,VT24A-RXD/M是接收模块,发射模块只需要提供3.3V电源及发射按键和一个LED作为发射状态指示,接收模块对应的输出端口即可输出电平信号,模块具有输出状态选择,可以选择锁存或者非锁存模式。发射有6路输入端口,对应接收的6个输出端口。6路可以独立工作也可以同时工作互不干扰。模块采用学习码方式,模块独有ID号,一个遥控器可以任意学习一个接收模块的ID地址和数据通道,接收模块具有学习与禁止学习功能,防止同类遥控器非法学习,应用安全级别很高。模块体积小,功耗低,简单易用,发射模块只需要根据遥控器壳设计一块按键板,接收模块无外围零件,也不需要任何编程,编码芯片,使用非常方便简单,多套产品可以同时使用而互不干扰,能解决315/433M遥控产品不能同时发射的问题。
2.特点
●可以多对同时使用互不干扰,完美替代315/433Mhz方案。
● 采用高性能基带处理芯片和MCU, 遥控速度快,安全级别高。
● 内部已含2.4G程序及遥控对码程序,不需要再编程,直接使用。
●6路输入输出功能,可以扩展,输出状态可以选择锁存或非锁存。
● 高度集成,小体积,低功耗设计, 无外围零件,使用方便。
3.应用领域
●无线遥控器智能家电
●遥控玩具
●遥控插座
●遥控门锁
●无线传感器
●智能家居控制系统
●车库门禁系统。
4.管脚定义
VT24A-TXN/L(发射模块) | VT24A-RXD/M(接收模块) | ||
VCC | +3.3V (2.5-3.6) | VCC | +3.3V (2.5-3.6) |
B1-B6 | 6路数据脚,接发射按键,低电平有效 | B1-B6 | 6路数据输出脚,输出为高电平,平时为0电平 |
B7 | 对码脚,学习按键,低电平有效 | B7 | 对码/禁止对码,接地对码,悬空禁止对码 |
B8 | 对码和发射状态指示,接LED | B8 | 输出模式选择,接地为锁存输出,接VCC为非锁存输出 |
GND | 接地 | GND | 接地 |
5.产品尺寸
