模块可以工作在主机/从机/主从切换角色下,均支持桥接模式(透传模式)和直驱模式。模块通过初始设置后会自动进行广播,已打开特定APP的手机会对其进行扫描和对接,成功之后便可以通过BLE 协议对其进行监控。
桥接模式下,用户CPU 可以通过模块的通用串口和移动设备进行双向通讯,用户也可以通过特定的串口AT指令,对某些通讯参数进行管理控制。用户数据的具体含义由上层应用程序自行定义。移动设备可以通过APP对模块进行写操作,写入的数据将通过串口发送给用户的CPU。模块收到来自用户CPU串口的数据包后,将自动转发给移动设备。此模式下的开发,用户必须负责主CPU 的代码设计,以及智能移动设备端APP 代码设计。
直驱模式下,用户对模块进行简单外围扩展,APP 通过BLE协议直接对模块进行驱动,完成智能移动设备对模块的监管和控制。此模式下的软件开发,用户只须负责智能移动设备端APP 代码设计。
基本参数
调制模式:GFSK
蓝牙版本:蓝牙4.0 BLE 协议
频率范围:2400-2483.5MHZ(2.4G ISM频段)
发射功率:-23-0dBm(用户可通过软件编程设定)
接收灵敏度:-94dBm(采用CC2541高增益接收灵敏度,可通过软件编程设定)
天线选项:软天线
传输速率:1K/S(不加密)
传输距离:35米(实际距离以测试环境为准)
硬件参数
数据接口:UART

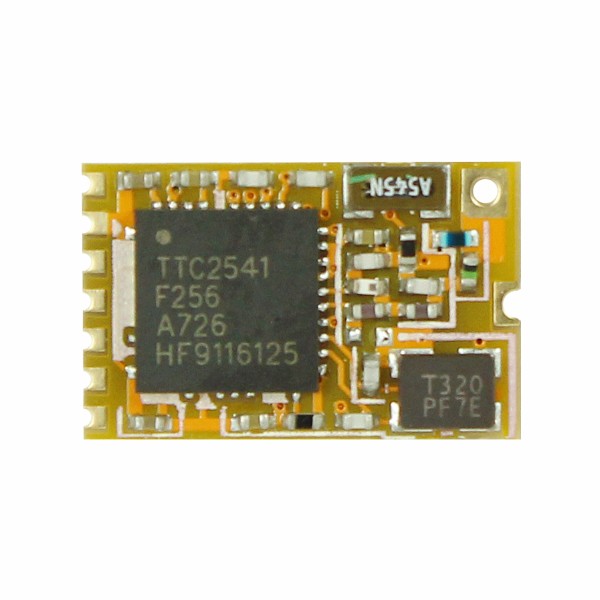

芯片:CC2541
音频接口:无
工作电压:2.0-3.6VDC
纹波电压:纹波电压:100mVp-p (max)
工作电流:详情见数据手册
接收模式瞬间大电流(高增益设置):20.2mA typ
发射模式瞬间大电流(设定0dBm O/P時的值):18.2 mAytp
工作温度:-30℃-+80℃
存储温度:-40℃-+100℃
符合认证:BQB/FCC/CE/RoHS
尺寸:13.93*9.2*2.04mm
软件参数
角色类型:主机/从机
工作模式:主机模式/从机模式/广播模式(Beacon)
模式配置:数传模式/命令模式
命令结构:AT指令(详见数据手册)
二次开发:支持客户二次开发,提供SDK工具
APP SDK:提供IOS BLE API/Android BLE API
功能应用定制:支持客户定制
功能特点:
1. 使用简单,无需任何蓝牙协议栈应用经验;
2. 用户接口使用通用串口设计,全双工双向通讯,低波特率支持9600bps;
3. 同时支持桥接模式(串口透传),或者直接驱动模式(无需额外CPU);直驱模式支持UART接口。
4. 默认20ms 连接间隔,连接快速;
5. 支持AT/UART指令软件复位模块,获取MAC 地址;
6. 支持AT/UART指令调整蓝牙连接间隔,控制不同的转发速率。(动态功耗调整);
7.支持UART指令调整发射功率,修改广播间隔/连接超时时间/产品连接延迟个数,修改串口波特率,修改模块名,均会掉电保存;
8. 串口数据包长度,可以是128byte 以下(含128)的任意长度。(大包自动分发);
9. 高速透传转发,快可达1K/S
10.支持移动设备APP/UART修改模块名称,掉电保存,修改串口波特率,产品识别码,自定义广播内容,广播周期,均掉电保存;
11. 支持移动设备APP/UART对模块进行远程复位,设置发射功率;
12. 支持移动设备APP/UART调节蓝牙连接间隔,掉电保存。(动态功耗调整);
13. APP/UART均可操作所有IO 外扩;
14. 支持连接状态,广播状态提示脚/普通IO 灵活配置;
15. 6个双向可编程IO,外部中断引发输入检测,全低功耗运行。(照明控制,遥控玩具,等各种输入输出开关量应用);
16. 2 个可编程定时单次/循环翻转输出口。
17. 八路ADC 输入(12bit),使能/禁止,采样周期自由配置,可以设定均值滤波。(测温湿度,光度等应用);
18. 六路可编程PWM(1 MHz)输出。(调光,调速等应用);
19. 模块端RSSI 连续采集,可读可自动通知APP,使能/禁止,采集频度自由设定。(寻物防丢报警应用);
20. 支持模块电量提示,电量读取,可自动上报。(设备电量提醒);
21. 支持内部RTC 实时时钟,APP 端可随时同步校准;
22. 支持IO 配置和输出状态保存功能,可自定义默认的初始化状态;
23. 支持浅恢复和深度恢复模式,灵活恢复用户数据,而保留产品必须配置;
24. 支持从TX 串口获取蓝牙连接状态(连接,正常断线和超时断线)字串提示;
25. 支持低电平使能模式和脉宽使能模式,支持远程关机;
26. 极低功耗的待机模式.
27. 支持主机扫描8个Mac地址、扫描MAC地址读取、扫描从机总数/任意从机连接断开。
28. 支持命令/数据通讯自由切换。
39. 支持200字节(25页,每页/8字节),用户区掉电存储。
30. 支持蓝牙主设备与蓝牙从设备自由切换。
31. 支持APP/UART自由切换,TX功率/RX增益,调节不同的传输灵敏度以实现应用距离调节。
32. 支持APP/UART自由开/关广播,实现真正的深度睡眠。
33. 支持全IO读取/电平输出。
34. 支持APP/UART命令清空数据缓存,拒绝接受数据。
35. 支持上电从机(掉电保存)
36. 支持上电开看门狗,防止蓝牙死机。
