主要信息产品系列

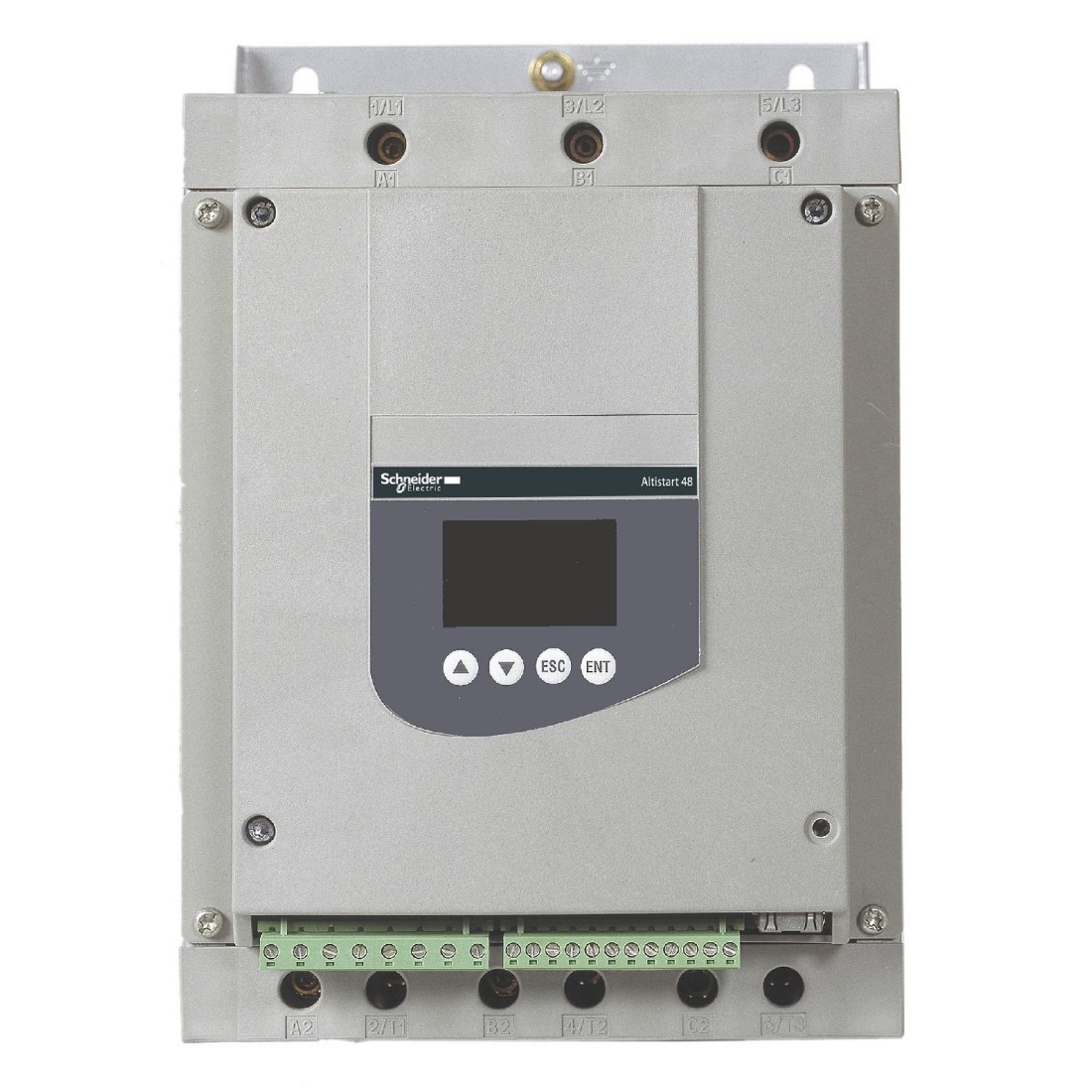

Altistart 48

产品类型

软起动器

产品功能

异步电机

应用领域

重工业和泵

产品短名

ATS48

电源电压

230...415 V (- 15...10 %)

电动机功率 (kW)

55 kW 在…上 400 V (连接至电机三角形端子) 用于重载应用
75 kW 在…上 400 V (连接至电机三角形端子) 用于标准应用
18.5 kW 在…上 230 V (与电机电源线相连) 用于重载应用
22 kW 在…上 230 V (与电机电源线相连) 用于标准应用
37 kW 在…上 230 V (连接至电机三角形端子) 用于重载应用
37 kW 在…上 400 V (与电机电源线相连) 用于重载应用
45 kW 在…上 230 V (连接至电机三角形端子) 用于标准应用
45 kW 在…上 400 V (与电机电源线相连) 用于标准应用

功耗W

用于严酷应用 245 W
用于标准应用 290 W

使用类别

AC-53A

启动类型

通过转矩控制（启动器电流限制在5倍ln大值以内）

Icl 额定电流

152 A (连接至电机三角形端子) 用于严酷应用
152 A (连接至电机三角形端子) 用于标准应用
88 A (与电机电源线相连) 用于严酷应用
88 A (与电机电源线相连) 用于标准应用

IP 保护等级

IP20

补充信息组装方式

带散热片

可用功能

旁路接触器（可配置）

电源电压上限

195...456 V

供电电源频率

50...60 Hz (- 5...5 %)

电源频率限制

47.5...63 Hz

设备连接

用电机电源线
至电机三角形端子

出厂设置电流

81 A

控制回路电压

220 - 15 %至415 + 10 %, 50/60 Hz

控制电路能耗

30 W

离散量输出数量

2

指示装置类型

(LO1) 逻辑输出 0 V 通用配置
(LO2) 逻辑输出 0 V 通用配置
(R1) 继电器输出 故障继电器 NO
(R2) 继电器输出 启动结束继电器 NO
(R3) 继电器输出 电机已上电 NO

输出的绝对准确精度

+/- 5 %

小开关电流 [Imin]

继电器输出 10 mA 在…上 6 V DC

大开关电流

逻辑输出 0.2 A 在…上 30 V DC
继电器输出 1.8 A 在…上 230 V AC 感性负载 量, cos phi = 0.5, L/R = 20 ms
继电器输出 1.8 A 在…上 30 V DC 感性负载 量, cos phi = 0.5, L/R = 20ms

离散量输入数量

5

数字量输入类型

PTC, 750 Ω 在…上 25 °C
(停止，运行 LI3, LI4) 逻辑, <= 8 mA 4300 Ω

离散量输入电压

24 V (<= 30 V)

离散量输入逻辑

正逻辑 (停止，运行 LI3, LI4) 状态 0 < 5 V 和

起动电流

可调 0.4...1.3 Icl

模拟量输出 型号

(AO) 电流输出 0-20 mA 或 4-20 mA <= 500 Ω

通讯端口协议

Modbus

连接器类型

1 RJ45

通信数据链路

串行

物理接口

RS485 多点连接串口

传输速率

4800, 9600 或 19200 bps

大节点数

31

保护类型

缺相保护 (线)
热保护 (马达)
热保护 (起动器)

标识

CE

冷却方式

强制通风

操作位置

垂直方向 +/- 10°

高度

290 mm

宽度

190 mm

深度

235 mm

产品重量

8.3 kg

驱动器电力范围 AC-3

15...25 kW 在…上 200...240 V 3 相
30...50 kW 在…上 200...240 V 3 相
30...50 kW 在…上 380...440 V 3 相
55...100 kW 在…上 380...440 V 3 相

马达启动器类型

软起动器

环境电磁兼容性

传导和辐射干扰 符合 IEC 60947-4-2 A 级
传导和辐射干扰 符合 IEC 60947-4-2 B 级
有阻尼的振荡波s 符合 IEC 61000-4-12 级别 3
抗静电干扰 符合 IEC 61000-4-2 级别 3
免于电瞬变 符合 IEC 61000-4-4 级别 4
免于辐射的射频电子干扰 符合 IEC 61000-4-3 级别 3
电压/电流脉冲 符合 IEC 61000-4-5 级别 3

符合标准

EN/IEC 60947-4-2

产品认证

CCC
CSA
C-Tick
DNV
GOST
NOM 117
SEPRO
TCF
UL

抗振动

1 gn (f = 13...200 Hz) 符合 EN/IEC 60068-2-6
1.5 mm (f = 2...13 Hz) 符合 EN/IEC 60068-2-6

抗冲击

15 gn 适用 11 ms 符合 EN/IEC 60068-2-27

噪音级别

58 dB

污染等级

3 级 符合 IEC 60664-1

相对湿度

0...95 % without condensation or dripping water conformingto EN/IEC 60068-2-3

环境温度

40...60 °C with current derating of 2 % per °C
-10...40 °C 无降容

贮存环境温度

-25...70 °C

工作海拔

<= 1000 m 无降容
> 1000, < 2000 电流降额 2.2 %/ 增加100 m

ATS48D17QATS48D22QATS48D32QATS48D38QATS48D47QATS48D62QATS48D75QATS48D88QATS48C11QATS48C14QATS48C17QATS48C21QATS48C25QATS48C32QATS48C41QATS48C48QATS48C59QATS48C66QATS48C79QATS48M10QATS48M12Q
