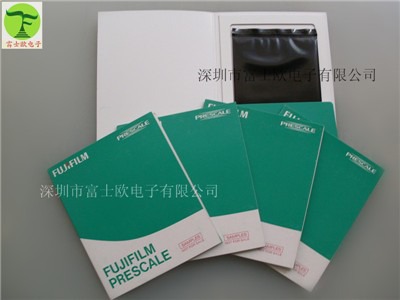

感压纸-富士压力测试纸-富士感压纸

品牌富士FUJI型号LW LLW LLLW LLLLW HS MS HHS MW

FUJI压力测量胶片(俗称：感压纸感压膜压敏纸)可精确的测量压力、压力分布和压力平衡的神奇胶片，开创压力测量的新纪元。施压时在胶片上会出现红色区。彩色的浓度会随着压力的改变而改变。（浓度：约0.1~1.4）根据压力水平提供了六种胶片（双片型：超级低压LLLW—中压MW；单片型：中压MS—超高压HHS）来满足测量压力的广泛需求(0.2~130MPa)。

■感压纸用途■LLLLW/LLLW/LLW/LW/MW/MS/HS/HHS

＊测量螺栓紧度压力：实用于引擎、变速箱、阀门、液压汽缸。

＊测量底座，液晶的压力：各种液晶显示器、精密底座。

＊测量轧辊的接触压力：造纸机、油漆机等的夹棍、压延辊间、压花辊间等。

＊测量接触压力：实用于刹车和离合器踏板、丝网印刷机和底扣印刷中存在的压力。

＊测量压缩力：实用于胶合板、液晶体。

＊测量地面接触力：实用于机械、桥墩、轮船、推土机。

＊测量卷动压力：实用于卷胶片、卷纸、卷线圈。

＊测量表面线性压力：实用于金属模具和注塑机械的平行压力测量。

＊测量流动的压力：实用于测量翅膀的涡空压力。

＊测量高速飞动的物体表面的冲压、测量水轮机的冲击压力。

＊测量冲击压力：实用于运输中的载负。

＊测量运动中起跳时的压力、药物合成面的压力。

■ 感压纸类别 ■LLLLW/LLLW/LLW/LW/MW/MS/HS/HHSPrescale 主要分两类,分别是双片型(Two-sheet type) 及 单片型 (Mono-sheet type).双片型由两层复合而成，分别是A-film涂有微颗粒生色物质层和C-film带有显色材料层。而单片型也同时拥有这两层。当施压在胶片时，微型颗粒破裂，与成色层起反应, 红色的压区就显现在测试胶片上。 测定颜色的深浅便可以测定压力的数值范围及平均度。Prescale可以说是精密加工的必备品。双片型(Two-sheet type) 共有5种规格:极超极低压(LLLLW), 超极低压(LLLW), 超低压(LLW), 低压(LW) 及 中压(MW)单片型(Mono-sheettype) 共有2种规格: 中压(MS) 及高压(HS) .LLLLW极超极低压压力范围：0.02~0.2MP

胶片类型

可测压力范围(MPa)1MPa=10.2kgf/cm2

产品尺寸

W(mm)XL(m)

分类

特超低压（LLLLW）

0.05~0.2

310×3

双片型

超级低压（LLLW）

0.2~0.6

270×5

超低压（LLW）

0.5~2.5

270×6

低压（LW）

2.5~10

270×12

中压（MW）

10~50

中压（MS）

单片型

高压（HS）

50~130

超高压（HHS）

130~300

　　Prescale胶卷可以精确地测量压力、压力分布和压力平衡，富士在彩色胶片生产方面的先进技术使其能够生产测量压力的极薄和稳定的Prescale胶片。

　　（双片型：厚度约0.2mm）

　　施压时在胶片上会出现红色区。

　　色彩的浓度会随着压力的改变而改变。

　　（浓度：约0.1-0.4）

　　提供了五种Prescale来满足测量压力的广泛需求(0.2-130MPa)

如何使用

施压时微囊被压破、并与显色剂一起反应。

1.将Prescale胶片根据需要裁剪好2.将Prescale胶片插入需要测量压力的地方3.拿出胶片、观察并检查压力的分布情况

双片型（超级低压：LLLW-中压：MW）

正确裁切两张Prescale胶片（A胶片在黑色袋内、C胶片在蓝色袋内）。每个胶片的粗糙面相互面对、把胶片插入要测量压力的地方。施压、胶片上出现红色区，而且颜色密度随着压力水平的改变而改变。拿出C胶片，并检查压力的分布情况。如要更精确的压力值，请使用压力分析系统。

单片型（中压：MS-高压：HS）

正确裁切黑色袋里的Prescale胶片，把胶片插入要测量压力的地方。施压，红色区出现在胶片上，颜色密度随着压力水平的改变而改变。拿出胶片，检查压力的分布情况。如要更精确的压力值，请使用压力分析系统。

工作原理

结构：

有两种Prescale。单片型的聚酯片基本上涂有显色物质、上面又有微囊生色物质。双片型是又两个聚酯片基组成。一个涂有一层微囊生色物质、而另一个涂有显色物质。使用两个胶片时涂层要面对面。

工作原理：

施压时微囊破裂，生色物质与显色物质相互反应，红色区出现在胶片上。

双片型（超级低压：LLLW-中压：MW）

单片型（中压：MS-高压：HS）

种类

根据压力水平提供了七种Prescale胶片，请选择合适的Prescale胶片

注意：W表示双片型、S表示单片型、用PrescaleMat(可选件)可以测量0.01-0.5MPa的压力

性质

压力图表（中压的情况）

持续压：

测量压力的范围：中压（10-50MPa）

压力应用条件：达到压力的时间2分钟，保持压力的时间2分钟

即时压：

测量压力的范围：中压（10-50MPa）

压力应用条件：达到压力的时间5秒，保持压力的时间5秒

Prescale胶片

Prescale胶片：特超低压（LLLW）、超低压（LLW）、低压（LW）、中压（MW）、中压（MS）、高压（HS）
