一、产品概述

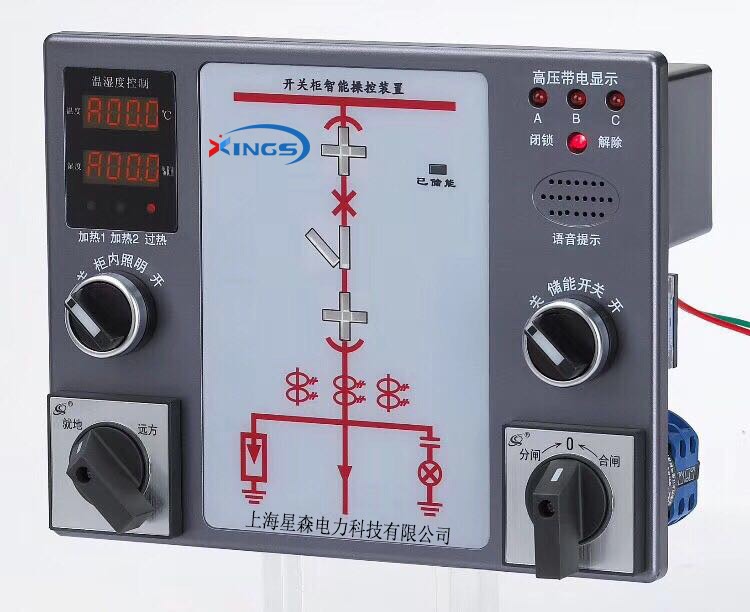

XS600-W3系列产品是全新概念的开关柜智能操控装置，其功能强大，用于3-35K户内开关柜，取代现有的一次回路模拟、带电显示器、自动加热除湿控制器、断路器分闸按钮、断路器分合闸状态指示、接地开关指示、增加了智能语音防误，带电显示、动静触头和电缆搭接头无线测温功能等功能及Rs485通信接口，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。

本产品采用单片机控制。增加了智能化功能，除可显示开关分合状态外，还可判断指出开关手车是处于试验位置与工作位置之间，还是处于柜体之外，增加了语音防误提示功能和超温报警等功能。采用独特的抗干扰技术，抗干扰能力强。采用工业级电于元件，可靠性高。根据用户不同要求，量身定做，设计不同的功能组合。同时本仪器外观精致，美观、简化、美化了开关柜面板。

其次，具备温湿度显示，RS485通讯接口使其具备了与变电站其他设备，组成实显的微机防误监控系统，结合新断路器发展趋勢开发新一代的智能操作装置等多项扩展功能。

二、技术指标

1、装置供电：交直流50HZ，85-265V通用，负载供电：AC220v土10%50HZ

2、装置功耗，≤15W

3、抗电强度：外壳与端子间≥AC2000V

4、绝缘性能：外壳与端子间≥100MΩ

5、通讯：RS485接口波特率4800

6、温湿度测量范围：温度0℃一99℃，湿度0%RH-95%RH

7、温湿度精度：温度±2℃ 湿度土5%RH

8、工作环境：正常工作温度-20℃-70℃，相对湿度≤95%

9、抗电磁干扰性能：符合IEC60255-22的标准规定

10、触头/电缆搭接头测温范围：0-125℃每30S发射一次信号
