价格便宜和贵的PCB线路板打样有什么区别

对于大部分的PCB线路板采购者来说，PCB打样，首先要确认的就是打样的价格区间。目前市场上PCB线路板打样竞争也越发激烈。因此在电路板打样的区间价格是非常大的。从几十块到几百块价格不等。而大部分的采购者还是选择中等价格PCB板打样厂家。那么，几十块的电路板打样和几百块的电路板打样有什么区别呢？从材质，加工工艺,还有品质的保障，售后的服务等方面他们都是有所不同。一般几十块钱的PCB双面板打样只要出货给客户了，期间发生了任何品质问题，他们售后都不会处理哦！几百块钱的服务那就不一样了，如果出现任何的PCB板品质问题我们琪翔电子都会安排售后的团队上门为您服务。这就是一分价钱一分货。PCB线路板打样找琪翔电子让您更省心。

如果您还在苦苦寻觅pcb电路板打样厂家，不妨了解了解一下我们琪翔电子，我们有着十年的制板经验，欢迎您来厂实地参观和指导。

多层线路板生产厂家

根据我们琪翔电子的市场调研，现在多层线路板的市场越来越大了，很多找到我们的客户都会问你们是不是多层线路板厂家，客户说我的板子有多少多少层，孔数有多小，铜厚多少，线宽线距是几对几，等等一系列的工艺难度问题。就问我们能做吗？

琪翔电子作为一个多层pcb电路板厂家，我们的首要任务就是为客户解决关于多层线路板方面的问题，减少您的困扰，那我们是如何为客户解决实际问题的呢，很多客户在找到多层线路板厂家的时候，多层线路板厂家都会说你这些工艺都没问题，都在我们的制程范围内，你交给我们做吧，没问题的，可是当产品交到客户手里的时候，往往结果总不是那么美好的，因工艺要求没有达到而导致整板报废。

那么我们琪翔电子多层线路板厂家告诉你，为了满足客户多层线路板的需求，我们具有先进的激光钻孔机，能够让孔径可达到0.15mm，先进自动压合机，高多层线路板的制作皆在我们的制程范围内，我们拥有自动化生产设备。欢迎新老客户咨询购买！

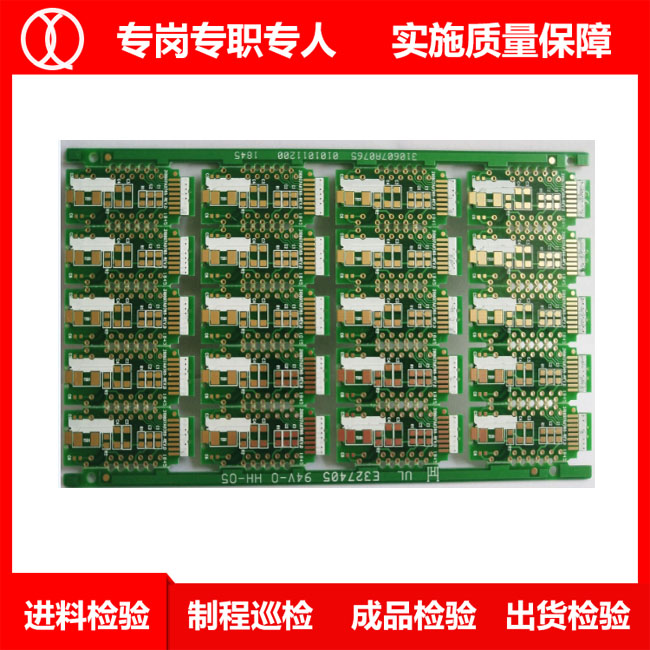

PCB拼板注意事项

经常收到客户发来的pcb电路板材料要求报价，我们工程会依据客户的PCB文件来拼板，那么，拼板详细要注意些什么问题呢？琪翔电子会根据我们制程设备的加工能力，参阅板料的尺寸标准，规划出可以符合公司对板件质量优化、出产成本低、出产功率高、板料利用率极佳的拼版尺寸。

1、PCB拼板的外框（夹持边）应采用闭环规划，确保PCB拼板固定在夹具上以后不会变形；

2、PCB拼板宽度≤260mm（SIEMENS线）或≤300mm（FUJI线）；如果需要主动点胶，PCB拼板宽度×长度≤125mm×180 mm；

3、PCB拼板外形尽量挨近正方形，引荐采用2×2、3×3、……拼板；但不要拼成阴阳板；

4、小板之间的中心距控制在75 mm～145 mm之间；

5、设置基准定位点时，通常在定位点的周围留出比其大1.5 mm的无阻焊区；

6、拼板外框与内部小板、小板与小板之间的连接点邻近不能有大的器材或伸出的器材，且元器材与PCB板的边际应留有大于0.5mm的空间，以确保切割刀具正常运行；

7、在拼板外框的四角开出四个定位孔，孔径4mm±0.01mm；孔的强度要适中，确保在上下板过程中不会开裂；孔径及位置精度要高，孔壁润滑没有毛刺；

8、PCB拼板内的每块小板至少要有三个定位孔，3≤孔径≤6mm，边际定位孔1mm内不允许布线或许贴片；

9、用于PCB的整板定位和用于细间距器材定位的基准符号，原则上间距小于0．65mm的QFP应在其对角位置设置；用于拼版PCB子板的定位基准符号应成对使用，布置于定位要素的对角处；

10、大的元器材要留有定位柱或许定位孔,重点如I/O接口、麦克风、电池接口、微动开关、耳机接口、马达等.

台山琪翔pcb快板打样-pcb电路板厂商-河源pcb电路板由台山市琪翔电子有限公司提供。台山市琪翔电子有限公司是从事“电路板,PCB板,线路板,PCBA,led铝基板,fpc”的企业，公司秉承“诚信经营，用心服务”的理念，为您提供优质的产品和服务。欢迎来电咨询！联系人：孟小姐。
