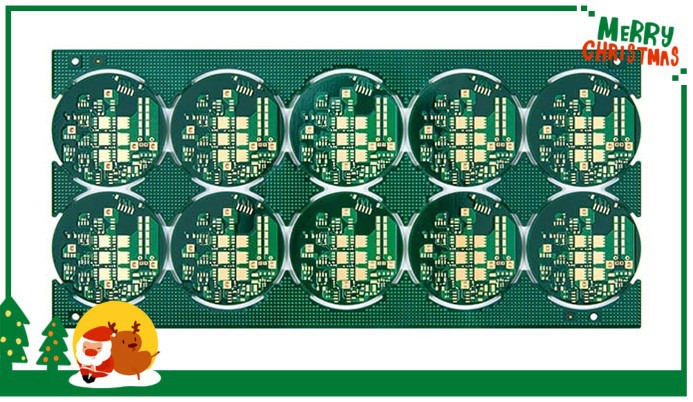

高精密pcb中雷电子快板打样阻抗板无卤素板
更新时间:2021-10-08 23:03 企业会员
海南市广安传播有限公司
  • 产品详情
  • 规格参数
  • 联系方式

pcb线路板 沉铜

在这里了解一下沉铜

非导电基材上的孔在完成金属化后可以达到层间互连或装配中更好的焊锡性或二者兼而有之。非导电基材的内部可能会有内层线路---在非导电基材层压(压合)前已经蚀刻出线路,这种过程加工的板子又称多层板(MLB)。在多层板中,金属化孔不仅起着连接两个外层线路的作用,同时也起着内层间互联的作用,加入设计成穿过非导电基材的孔的话(当时尚无埋盲孔的概念)。

现在生擦和许多线路板在制程特点上都采用层压基板下料,也就是说,非导体基材的外面是压合上去一定厚度电解法制作的铜箔。铜箔的厚度是用每平方英尺的铜箔重量(盎司)来表示的,这些方法一般使用胶细的研磨剂如玻璃珠或氧化铝研磨材料.在湿浆法过程中是采用喷嘴喷浆处理孔.一些化学原料无论在回蚀和/或除胶渣工艺中用来溶解聚合物树脂.通常的(如环氧树脂系统),浓硫酸,铬酸的水溶液等都曾经被使用过.无论哪种方法,都需要很好的后处理,否则可能造成后续湿流程穿孔化学铜沉积不上等诸多问题的产生.
