网络数据采集模拟量采集模块
更新时间:2021-10-09 15:36 企业会员
海南市广安传播有限公司
  • 产品详情
  • 规格参数
  • 联系方式

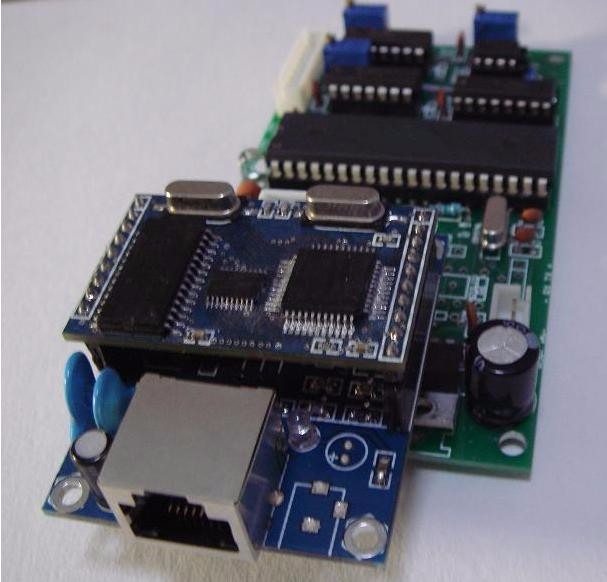

该局域网络(以太网)数据采集板AD模数转换器采用TCP/IP协议与控制主机(PC机)进行通讯,运行稳定可靠。传输距离远(通过交换机级连可以达300米,甚至可以通过互联网超远程控制),每块AD转换/数据采集板分配一个的IP地址,通过IP地址进行数据的传输区分;可以控制的AD转换/数据采集板的数量大(IP地址范围:192.168.1.1~192.168.1.254,共可以驱动多254个AD转换/数据采集板)。本控制板具有8路10位(精度±1LSB)高速A/D转换通道,可同时对外部输入的8路模拟量(直流0-5V)进行模数转换,转换后的结果(每通道转换后的结果为2字节数据)通过局域网(以太网)向服务器主机(PC机)快速输出。可用于现场温度,湿度,液位等模拟量的采集,与本公司其他网络控制板配合可用于工业现场控制等(可开发设计整套工控系统)。本板每秒钟可对所有8路外部模拟量进行大约10次连续转换输出(也可定做其他输出速度或输出方式)。输出的数据帧固定由14个字节组成,帧格式具体格式如下:

帧头(固定为0x55),通道0转换结果高位字节,通道0转换结果低位字节,通道1转换结果高位字节,通道1转换结果低位字节,通道2转换结果高位字节,通道2转换结果低位字节,通道3转换结果高位字节,通道3转换结果低位字节,通道4转换结果高位字节,通道4转换结果低位字节,通道5转换结果高位字节,通道5转换结果低位字节,通道6转换结果高位字节,通道6转换结果低位字节,通道7转换结果高位字节,通道7转换结果低位字节,帧尾(固定为0xAA)。

每路A/D转换后的数值计算公式:输入电压=[(高位字节*256+低位字节) / 1024]*5

例如数据帧:“55 01 B0 02 10 00 A0 00 60 03 80 00 10 AA”

则计算如下:

通道0输入电压=((0x01*256+0xB0)/1024)*5=2.109375V

通道1输入电压=((0x02*256+0x10)/1024)*5=2.578125V

通道2输入电压=((0x00*256+0xA0)/1024)*5=0.78125V

通道3输入电压=((0x00*256+0x60)/1024)*5=0.46875V

通道4输入电压=((0x03*256+0x80)/1024)*5=4.375V

通道5输入电压=((0x00*256+0x10)/1024)*5=0.078125V

通道6输入电压=((0x00*256+0x10)/1024)*5=0.078125V

通道7输入电压=((0x00*256+0x10)/1024)*5=0.078125V

量大赠送VB采集控制源程序
