基本信息
中文名称  400X流量控制阀

作用   消防用水与生活用水并联

微型过滤器   微型过滤器

球阀   不锈钢,铜合金

结构和用途

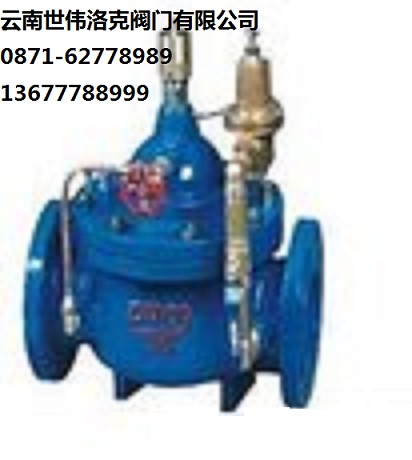

400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力
自动操作，控制和调节主阀开度，使通过主阀的流量保持不变。
本产品利用水力自力控制，不需要其它装置和能源，保养简便，流量控制稳定。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

主要技术参数
公称压(Mpa)      壳体试验压力(MPa)     密封试验压力(MPa)   出口可调压力(MPa)   压力特性△P2P1   流量特性△P2P1     适用介质      介质温度(℃)

1.0                 1.5                         1.1          0.09-0.8           P2×8%            P2×15%             水           0-80

1.6                 2.4                         1.76         0.10-1.2           P2×10%           P2×20%

2.5                 3.75                        2.75         0.15-1.6           P2×12%           P2×25%

主要零件材料
零件名称          零件材料
阀体 阀盖   CF8,CF8M,WCB,QT450,HT250,HT200

阀座 阀盘       F304,F316,铜合金

密封圈 O型圈     PTFE,丁腈橡胶

阀杆            F304,F316,2Cr13

弹簧               50CrVA

针型阀           不锈钢,铜合金

球阀            不锈钢,铜合金

浮球阀         不锈钢,铜合金

微型过滤器          不锈钢

DN   L    A      A1  H     H1    F       D    D1     D2    n-Φd
                                         mm    mm    mm
mm   mm   mm     mm   mm   mm    PN1.0   PN1.6   PN2.     PN1.0   PN1.6   PN2.5  PN1.0   PN1.6   PN2.5   PN1.0     PN1.6   PN2.5
20  180   292    136  342  247   116     10      105      105     75      75     75      58      58      56       4-13.5   4-13.5   4-14
25  180   292    136  342  247   116     115     115      115     85      85     85      68      68      65       4-13.5   4-13.5   4-14
32  180   292    136  342  247   116     140     140      140     100     100    100     78      78      76       4-17.5   4-17.5   4-18
40  240   330    155  395  278   170     150     150      150     110     110    110     88      88      84       4-17.5   4-17.5   4-18
50  240   330    155  395  278   170     165     165      165     125     125    125     102     102     99       4-17.5   4-17.5   4-18
65  250   350    165  405  298   180     185     185      185     145     145    145     122     122     118      4-17.5   4-17.5   8-18
80  285   365    175  430  313   210     200     200      200     160     160    160     133     132     132      8-17.5   8-17.5   8-18
100 360   410    195  510  350   275     220     220      235     180     180    190     158     158     156      8-17.5   8-17.5   8-22
125 400   455    220  560  365   310     250     250      270     210     210    220     184     184     184      8-17.5   8-17.5   8-26
150 455   475    230  585  420   355     285     285      300     240     240    250     212     212     211      8-22     8-22     8-26
200 585   530    255  675  450   460     340     340      360     295     295    310     268     268     274      8-22     12-22    12-26
250 650   623    300  730  470   500     395     405      425     350     355    370     320     320     330      12-26    12-26    12-30
300 800   700    340  760  490   580     445     460      485     400     410    43      370     370     389      12-22    12-26    16-30
350 860   840    415  840  526   640     505     520      555     460     470    490     430     430     448      16-22    16-26    16-33
400 960   880    430  910  570   715     565     580      620     515     525    550     482     482     503      16-26    16-30    16-36
450 1075  930    460  1030 610   780     615     640      670     565     585    600     532     550     548      20-26    20-30    20-36
500 1075  980    490  1135 665   830     670     715      730     620     650    660     585     585     609      20-26    20-33    20-36
600 1230  1060   530  1270 725   920     780     840      845     725     770    770     685     685     720      20-30    20-36    20-39
700 1650  1130   560  1460 865   980     895     910      960     840     840    875     800     800     820      24-30    24-36    24-42
800 1750  1250   610  1640 975   1050    1015    1025     1085    950     950    990     905     905     928      24-33    24-39    24-48
