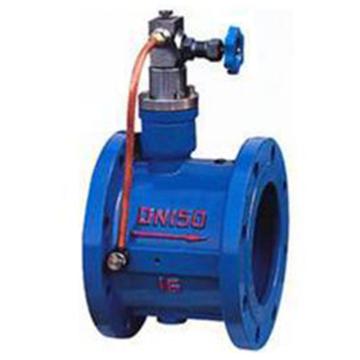

HH48X微阻缓闭蝶式止回阀，它具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、
使用寿命长，油压、缓闭不受介质影响，有较好节能效果等特点。

基本信息
中文名称
HH48X微阻缓闭蝶式止回阀

公称压力   1.0~2.5MPa
公称通经   40~1000mm
缓闭时间   3~60秒

目录
1主要技术参数
2主要零部件材料
主要技术参数
适用介质:清水、污水、海水

适用温度:0~80℃(如需要，可达200℃)

法兰标准:GB/T 17241.6 GB/T 9113

试验标准: GB/T 13927 AP1598

主要零部件材料
零件名称                 材料
阀体                  灰铸铁、铸钢
阀瓣                     碳钢
阀杆、油缸、活塞         不锈钢
弹簧                     不锈钢
阀座                     丁腈橡胶


【性能参数】

公称通径：口径大小从DN40到DN1200；
公称压力：PN10、PN16、PN25、PN40；
适用温度：一般小于80℃，最高可达到200℃；
缓闭时间：小于等于60秒；



产品详情

基本信息
标准         国标
连接形式 法兰
结构形式 蝶式
止回阀         微阻缓闭蝶式止回阀
材质         不锈钢
压力环境 常压
适用介质 水
型号         HH48X-16、HH46H-25
种类         微阻缓闭蝶式止回阀
工作温度 常温
驱动方式 电子
加工定制 是
流动方向 单向
规格         HH48X-16、HH46H-25
公称通径 DN40-DN300（mm）
类型         直通式
形态         蝶式


【主要外形连接尺寸】


HH48X-16、
HH46H-25
微阻缓闭蝶式止回阀
连接尺寸DN        40    50   65   80   100  125  150  200  250  300  350  400  450  500  600  700  800  900  1000
           L      140   150  170  180  190  200  210  230  250  270  290  310  330  350  390  430  470  510  550
           H      200   215  225  235  280  290  310  350  415  450  480  550  585  640  720  780  840  990  1050
           H1     88    98   108  118  130  148  172  210  240  264  297  324  351  379  434  491  549  600  655
