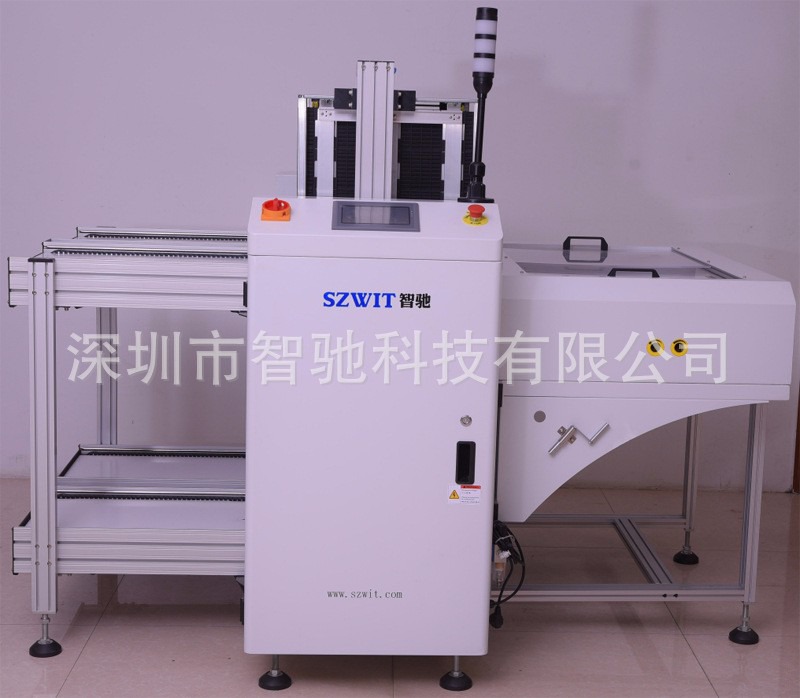

NG/OK收板机收板机用于AOI自动光学检测后,通过接收AOI信号自动把NG/OK板分开存储。
NG/OK收板机
智驰NG/OK收板机特点:
1、采用PLC可编程控制系统
2、采用内置轻触式按键薄膜开关控制面板,美观耐用
3、NG/OK收板机具备NG与OK稳定的收板功能
4、双收板机可用于双轨SMT线末端收板之用
5、稳固的铸件式升降台保证设备稳定性
6、上下三点式气动夹紧功能确保料箱位置准确
7、特殊气路加光电保护设计功能,有效确保PCB板不被推坏
8、兼容的SMEMA接口
智驰NG/OK收板机规格参数:
外形尺寸(L×W×H) | 1550×1430×1200(mm) |
适应PCB大小 | 50*50~L350*W250(mm) |
PCB传输方向 | L→R或R→L |
PCB传输高度 | 900±20MM |
传送速度 | >7片/Min |
适应料框 | 355*320*563MM |
电源 | 1PAC220V 50/60HZ 0.65KW |
待机框数 | 上层满仓待进1筐*2 下层空筐待出1筐*2 升降台工作1筐*2 |
控制方式 | PLC+触摸屏 |
通讯接口 | SMEMA |
重量 | Approx.320Kg |
