设备组成：
1.自动上料机构；
2.载具拉料机构；
3.双动子直线电机；
4.两套Y轴模组+精密头部+快拆式吸嘴；
5.五套视觉系统（一套头部拍产品、两套底部拍物料、两套飞达拍取料）；
6.不锈钢镜面外壳+FFU，应用于百级无尘车间。

设备名称： 全自动摄像头模组贴保护罩设备
型号：ATM-260xD2
设备简介：
设备适用于无尘车间、全自动生产

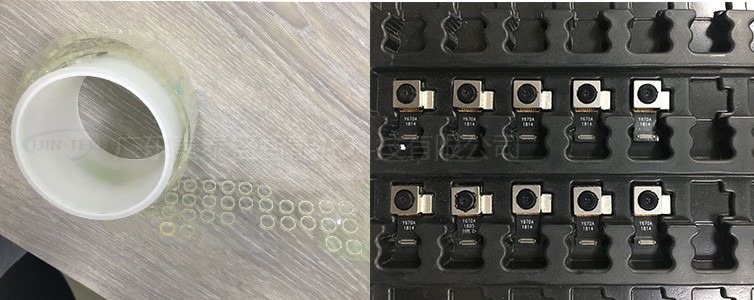

人工将Trar盘放入到上料架;设备拉料机构自动拉出Tray盘摄像头模组；头部CCD识别并定位摄像头模组；吸嘴从飞达上取镜头保护罩（两套飞达CCD引导吸嘴更精准取料确保稳定性、两套底部CCD识别并补偿保护罩贴装精度）；五套视觉可确保高±0.05mm贴装精度，X轴采用直线电机可保证块1S/PCS的贴装速度；贴装完成后拉料模组自动将载具放回料框中直至后一盘料贴完。贴装完成后人工将整个料框取进行更换，缩短上下料时间从而提升设备产能。

项目规格说明备注设备贴装精度（X/Y）±0.1mm（物料尺寸：4*30mm以内）
生产效率(UPH)≥2500pcs不含上下料时间辅料尺寸mmMax：30mm*30mmMin：4mm*4mm
FEEDER(供料宽度）宽度 ≦60mm
FEEDER(供料器）数量2把
吸嘴数量2pcs
贴膜压力压力传感器
X/Y轴模组封闭式适用千级无尘环境静电消除出料端配置离子风机避免因静电造成的粉尘吸附上下料自动上下料
设备尺寸≈L1200mm*W1200mm*H1800mm
气压压力：0.5-0.7MPa
气流量200L/min （干燥）
设备外观1.设备外观适用千级无尘车间频繁工作区域使用亚克力材质2.外部使用镜面不锈钢外罩3.禁止使用产生粉尘/脱落物/赃物的材质设备内部环境1.内部环境需要达到千级净化标准设备顶部需要加装净化FFU2.设备内部使用的部件，机构符合无尘要求避免产生（粉尘，毛屑，赃物）
