一、概 述

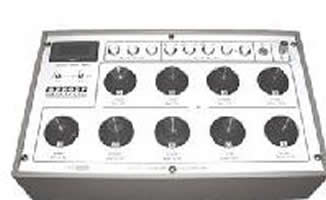

本仪器是依据JJG622-1997绝缘电阻表检定规程、JJG1005-2005电子式绝缘电阻表检定规程和JJG1072-2011直流高压高值电阻器检定规程等有关文件研制生产的。该仪器设计了独立的泄漏屏蔽端钮和接地端钮。它不仅可用于检定各种型号的进口和国产模拟式绝缘电阻表、数字式绝缘电阻表、绝缘电阻测试仪的标准，以及作为直流标准高值电阻器使用。具有较长的技术寿命和机械寿命。

电阻测量范围100Ω～1TΩ，调节细度100Ω。

电压测量范围为0～5kV。能测量绝缘电阻表的开路电压、中值电压和峰值电压。

1.1 电阻输出部分的准确度等级及工作电压（电流）

二、主 要 技 术 参 数

1. 电阻输出（高压高阻箱）部分

1.2 调节范围：100Ω～1TΩ,调节细度为100Ω

1.3 使用环境条件

1.3.1 参 考 温 度 范 围： 17℃～23℃

1.3.2 标称使用温度范围： 15℃～25℃

1.3.3 参 考 湿 度 范 围： 30%～60%

1.3.4 标称使用湿度范围： 25%～75%

1.4 绝缘电阻：

检定装置中电阻输出部分的电路，与电路无电气连接的任何其它外部金属间的绝缘电阻，在标称电压下测得的电阻值不小于1GΩ。

1.5 绝缘强度：

检定装置中电阻输出部分的电路与测试用参考接地点之间，应能承受频率为45～65Hz的实际正弦交流电压6.75kV并历时1min的试验，而不出现击穿与飞弧现象。

1.6 检定装置中电阻输出部分输出端的残余电阻应＜1Ω，其变差＜0.1Ω。

1.7 外形尺寸： 442mm×270mm×145mm

1.8 重   量： ＜5kg

2． 电压测量（高压直流数字电压表）部分

2.1 测量范围: 0～5500V DC

2.2 准 确 度: ±（1 % 读数±0.2%满量程）

2.3 供电电源: 4.5 V DC

2.4 显   示: 四位半、液晶显示

2.5 输入电阻：≥10GΩ

2.6 峰值电压测量回路满足JJG622-1997绝缘电阻表检定规程中图3的要求。
