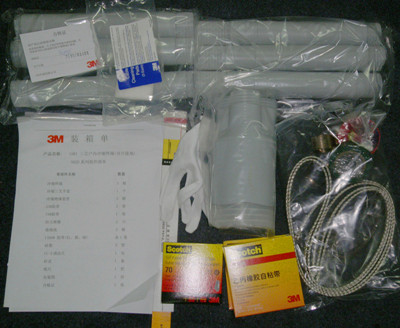

3M三芯户内冷缩终端接头
更新时间:2021-09-03 18:09 企业会员
徐州市金士特商贸有限公司
  • 产品详情
  • 规格参数
  • 联系方式


3M三芯户内终端接头外绝缘材料为高品质硅胶材料,3M三芯冷缩接头具有良好的疏水性能,水滴在上面随时滚落,不形成导电的水膜,且具有疏水性自愈功能。此外,它极强的绝缘性,抗电痕,耐腐蚀性及抗紫外线性,保证长期使用性能稳定。3M户内冷缩接头电缆本体同寿命。3M冷缩电缆终端接头,独特的材料配方和制造工艺,使之紧密贴服在主绝缘,3M冷缩接头电缆本体提供恒定持久的径向压力,局部放电量小,起始电压高,绝缘冲击水平高于现有标准的水平,防水密封性好,与电缆同呼吸。

序号 试验项目 试验条件及标准 试验结果
1
工频耐压 105kV1min 不闪络、不击穿 通过
2
局部放电 39kV下,放电量≤10pc 通过
3
恒压负荷循环(在空气中) 导体施加电压23kV,并加热至(95-100°C。其中温度稳定2h,冷却3h,共3次循环。 不击穿及由以下试验评定试验结果
4
冲击电压试验 250kV±10 不闪络、不击穿 不击穿、不闪络
5
直流耐压 156kV15min 不击穿、不闪络
6
交流耐压 104kV,4h 不击穿、不闪络

3M15KV三芯冷缩终端接头选型表

电压等级 型号 导体截面 主绝缘外径

MM2 MM

8.7/15KV      5623PST-G-CN      25-70    14.2-22.1 户内

5624PST-G1-CN     95-150    19.8-33.0 户内

5624PST-G2-CN     185-300   19.8-33.0 户内

5625PST-G-CN      300-500   27.7-45.7 户内

5601PST-G-CN      35-70    16.3-22.9 户外

5602PST-G1-CN     95-150    21.3-33.8 户外

5602PST-G2-CN     185-300   21.3-33.8 户外

5603PST-G-CN      300-500   27.9-41.9 户外

注:G1G2仅为三叉手套的规格不同

注: 电缆绝缘外径为选型的***终决定因素,导体截面仅作参考。
