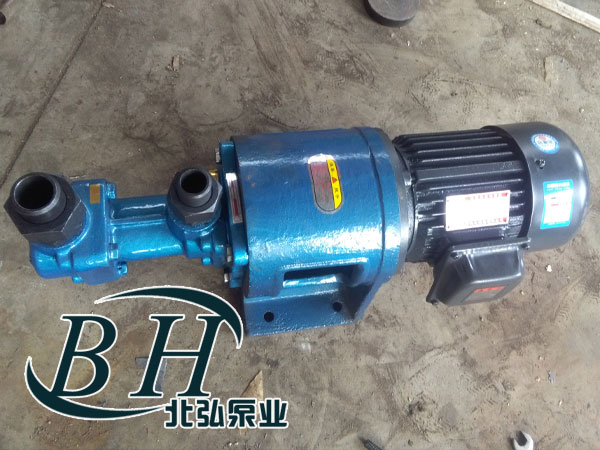

3GF三螺杆泵(支架式安装),3GF型三螺杆泵（法兰式）工作原理

主动螺杆被驱动电机或马达驱动旋转，由于主动螺杆和从动螺杆之间有间隙，在间隙间形成了油膜，油膜可以保护旋转的螺杆和螺杆以及螺杆与衬套内孔互相啮合时对螺杆螺旋槽和衬套内孔各个表面的磨损，并将其密封，从而在泵腔内逐渐形成负压区，此时，在大气压的作用下，液体被压入泵腔的低压区进行压力补充平衡，驱动电机不断旋转，不断在泵腔内形成真空区，同时也在泵腔的低压区和高压区之间的螺杆逐渐梯次形成更高的压力，液体就开始源源不断的大气压的作用下进行输送。

3GF三螺杆泵(支架式安装)用途
3GF三螺杆泵(支架式安装)用来输送温度≤150℃、粘度3-760cSt、不含固体颗粒、无腐蚀性、具有润滑性能的介质。
适用压力范围：0.6-2.5Mpa;
适用流量范围:0.6-123m3/h。
主要应用于燃油输送、液压工程、船舶工程，石化及其他工业。

3GF型三螺杆泵主要特点：
1、结构先进，性能优越：改变传统高压平衡技术，采用主、从杆的轴向力低压平衡装置，受力平衡均匀，螺杆不变形，运行可靠稳定，无脉动，噪音低；
2、独特设计，密封可靠：泵采用机械密封形式，密封腔压力与吸入压力相通，同时结构设计上对密封充分冷却循环，保证密封效果，无泄漏；
3、优化改进，外形美观：改变传统的进、出口的位置，使得进出口分布在泵两侧并成一条直线，外形美观，同时在设计上进行创新，在用户现场不用改变管线就可实现进出口的互换；
4、泵芯组件，方便维修和配件更换：泵结构简单紧凑，泵芯总成采用组件式结构，可整体取出，便于维护、修理；

3GF型三螺杆泵（法兰式）应用范围
1、介质为直线连续输送、无搅拌、无脉动。
2、振动小，噪音低。
3、压力高、效率高。
4、结构简单、拆装方便。
5、体积小，重量轻。
6、磨损轻微，寿命长。

3GF三螺杆泵结构形式
3GF三螺杆泵一般采用机械密封。泵通过爪型联轴器由电动机驱动。从主轴外伸端向泵年，为顺时针旋转。

三螺杆泵材质
主、从螺杆16MnCrS5,40Cr,45,38CrMoALA
泵体：HT200,QT450-10,ZCuSn10Pl,ZG270-500
