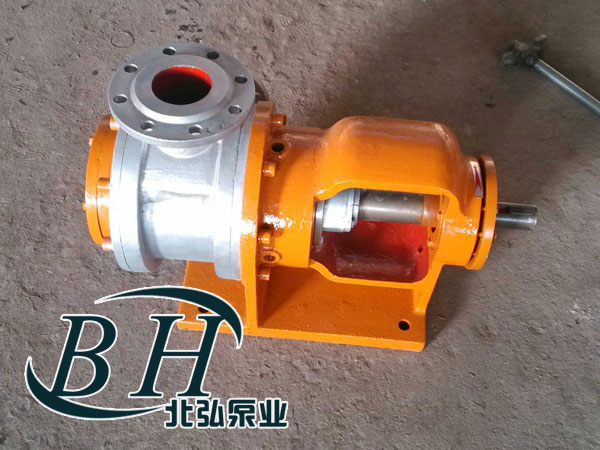

NYP不锈钢高粘度泵,NYP内环式高粘度泵
更新时间:2021-09-05 23:24 企业会员
泊头市北弘泵业制造有限公司
  • 产品详情
  • 规格参数
  • 联系方式

NYP不锈钢高粘度泵是一种容积式内转子泵。这种类型的泵自吸性能强,适用于输送不含固体颗粒和纤维的粘稠液体,甚至是半固体状态的液体,最高输送粘度达到300000cst厘泊。具有体积小、重量轻、脉动小、噪音低、运转平稳、寿命长等优点。
NYP不锈钢高粘度泵是我厂根据石油、涂料、化工、油脂、食品等行业的粘度稠的介质需求,研制开发的新型容积式泵,结构合理,运转平稳。

适用介质温度:-10℃ 200℃。
适用介质粘度:1.0cSt;300,000cSt。

结构:
NYP不锈钢高粘度泵主要有内、外转子、轴、托架、密封、泵体、前盖、轴承等组成。密封有机械密封和填料密封两种形式,对于高温、高粘稠度及腐蚀性较强的介质,选用填料密封。
输送易结晶物料时,在前盖和泵体上可设计带有保温夹套,工作时通过蒸汽保温融化。从主轴外伸端向泵看为顺时针旋转。

工作原理:
NYP不锈钢内啮合齿轮泵具有内齿的驱动齿轮(外转子)带动内转子在全封闭的泵体内作同方向转动,泵体和前盖的月牙板使吸入口和排出口隔开。转动时,在吸入口形成负压,液体被吸入,转子将液体带到排出口,受压排出泵体,完成了液体的输送。

使用方法

为了保证NYP不锈钢高粘度泵的安全运转,第一次启动前的最终检查是非常必要的,下面所列设备交付正常运转所必须检查的几项内容:
1、检查所有管道:管道是否都有独立与泵的单独支撑,并保证对泵不施加额外的力,管道以及其它附件的结合处是否有泄漏,所有管道是否都已冲洗干净。阀门以及控制仪器是否都起作用。
2、泵腔内是否已注入足够的被输送的介质;
3、检查进出口压力表以及其它仪表是否工作正常;
4、检查所有管道、电缆、控制线以及附属设备;
5、检查泵轴的转动:用手转动联轴器,检查泵轴联轴器与电机轴是否均匀地转动,如果有任何的磨擦与咬合,则不应交付使用,应该查出故障原因并排除;
6、检查NYP不锈钢高粘度泵的转动方向:点动电动机,检查泵轴的转动方向是否与泵上的转向牌的方向一致;
7、打开管路进出口阀门,保证整个输送管道畅通;
8、带冷却结构的,开机前应先冲冷却液,保证排水口有较大的冷却液流出;
9、启动电机检查装置是否有异常噪声与震动。任何异常的震动和声音的改变必须寻清原因,并加以排除;
10、如需停NYP不锈钢高粘度泵应先断开电机电源再停泵,然后关闭进、出口管道上闸阀。

NYP高粘度泵性能参数表

 型号  通径mm  理论排量 L/100rev  粘度 cSt  转速 r/min  压差(MPa)  连接形式
 0.4  0.6  0.8  1.0

 轴功率 (kw)流量(L/min)

 NYP0.78  15  0.78  20  1390  0.17/9.3  0.23/9.0  0.28/8.8  0.32/8.6  G1/2"
 60  1390  0.18/9.5  0.24/9.2  0.28/9.0  0.33/8.9
 200  1390  0.31/10.4  0.35/10.2  0.39/10.0  0.43/9.9
 600  1390  0.39/10.4  0.44/10.3  0.48/10.3  0.52/10.2
 2000  910  0.23/6.8  0.27/6.8  0.30/6.8  0.33/6.7
 6000  720  0.24/5.4  0.31/6.1  0.30/6.8  0.40/6.8
 NYP2.3  25  2.3  20  1400  0.38/28.4  0.49/27.5  G1"
 60  1400  0.59/29.2  0.65/28.8
 200  1400  0.61/30.0  0.72/29.6
 600  1400  0.92/31.9  0.96/31.7
 2000  910  0.61/19.9  0.68/19.7
 6000  720  0.77/16.32  0.83/16.2
 NYP3.6  40  3.6  20  1450  0.69/46.7  0.94/45.9  1.18/45  1.44/43.4  法兰 Flange
 60  1450  0.81/47.5  1.09/46.7  1.37/45.9  1.57/44.7
 200  1450  1.06/49.7  1.31/49.2  1.56/48.8  1.79/47.3
 600  1450  1.45/49.9  1.61/49.6  1.77/49.3  1.93/49
 2000  960  1.28/34.3  1.41/33.8  1.54/33.7  1.65/33.6
 6000  640  1.08/23.0  1.18/22.9  1.28/22.9  1.37/22.8
 20000  583  1.22/20.5  1.24/20.4  1.25/20.4  1.38/20.3
 60000  455  0.84/16.3  0.91/16.2  0.98/16.1  1.01/16
 NYP7.0 NYP7.0A (原型号: NYP3 NYP3A)  40  7.0  20  1450  1.36/98.1  1.8/96  2.0/94.7  2.4/93  螺纹 Thread



 60  1450  1.45/99  1.9/97  2.2/96.4  2.6/95
 200  1450  1.62/99.8  2.0/98  2.3/97.5  2.7/97
 600  960  1.4/62  1.6/65  1.8/44  2.0/64
 2000  960  1.8/67  2.0/66  2.3/65  2.6/65
 6000  640  1.5/44.5  1.7/44  1.8/44  2.0/44
 20000  583  1.6/40.5  1.9/40  2.1/40  2.2/40
 60000  455  1.46/31.5  1.8/31  1.9/31  2.0/31
 NYP24  50  24  20  720  1.8/165  2.3/161  2.8/158  3.4/155   法兰 Flange
 60  720  2.0/166  2.6/164  3.1/162  3.7/158
 200  610  1.9/143  2.5/141  3.0/139  3.5/136
 600  541  2.1/127  2.6/125  3.0/124  3.5/122
 2000  475  2.2/112  2.6/111  2.9/110  3.4/109
 6000  357  2.0/85  2.3/84  2.6/83  2.9/83
 20000  303  1.9/72  2.2/72  2.4/72  2.6/71
 60000  228  1.6/54  1.8/54  2.0/54  2.3/54
 NYP52 NYP52A (原型号: NYP10 NYP10A)  50  52  20  720  4.3/362  5.8/355  6.9/348  8.1/340   螺纹 Thread
 60  720  4.7/364  6.2/358  7.3/352  7.5/346
 200  610  4.6/309  5.9/304  6.9/300  8.0/294
 600  541  4.9/275  6.0/271  6.8/268  7.8/264
 2000  475  5.0/243  5.9/238  6.6/237  7.6/235
 6000  357  4.1/184  4.9/182  5.3/181  6.2/180
 20000  303  3.8/157  4.6/156  5.1/155  5.6/155
 60000  228  3.1/119  3.7/118  4.0/118  4.5/118
   NYP80   80  80  20  615  5.2/471  6.9/461  8.5/451  10.0/433   法兰 Flange
 60  615  5.5/474  7.2/465  8.8/457  10.5/448
 200  544  5.7/421  7.2/414  8.6/408  10.1/401
 600  479  6.0/372  7.3/367  8.5/362  9.8/356
 2000  417  6.5/326  7.7/322  8.9/319  10.1/315
 6000  305  5.6/239  6.6/237  7.5/326  8.4/233
 20000  228  5.5/180  6.4/179  6.9/178  7.7/177
 60000  188  5.5/149  6.1/149  6.7/149  7.2/148
 NYP111 NYP111A (原型号: NYP30 NYP30A)   80  111.4  20  615  6.7/660  9.2/647  11.2/634  13.6/622   法兰 Flange
 60  615  6.9/664  9.4/652  11.5/642  13.9/631
 200  544  7.1/589  9.3/580  11.0/573  13.2/563
 600  479  7.3/521  9.5/514  11.1/508  13.1/502
 2000  417  7.7/455  9.7/450  11.0/447  12.7/442
 6000  305  6.9/335  8.4/332  9.4/331  10.6/328
 20000  228  6.3/251  7.5/250  8.2/249  9.2/248
 60000  188  6.2/209  7.1/208  7.6/208  8.5/207
 NYP160   100  160  20  600  8.9/930  12.1/916  15.3/902  17.5/888  法兰 Flange
 60  600  9.4/935  12.6/922  15.8/910  19.0/898
 200  550  12.3/866  15.3/859  18.3/852  21.3/845
 600  480  10.2/754  12.8/747  15.4/740  18.0/737
 2000  355  9.1/560  11.1/556  13/552  15.1/548
 6000  319  10.0/505  11.7/502  13.5/500  15.2/497
 NYP220  125  220  20  430  8.8/902  11.9/880  15.0/858  18.0/836  法兰 Flange
 60  430  9.0/909  12.0/890  15.0/871  18.0/852
 200  355  8.5/753  11.1/739  13.7/726  16.3/713
 600  320  9.4/682  11.8/671  14.1/660  16.5/649
 2000  254  9.1/544  11.0/537  13.0/530  15.1/523
 6000  244  10.1/483  11.9/478  13.6/473  15.4/468
 20000  160  9.1/347  10.5/345  11.9/343  13.3/341
 60000  117  8.4/256  9.4/255  10.4/254  11.4/253
 NYP320   125   320  20  430  13.0/1306  18.0/1270  22.0/1235  26.0/1200  法兰 Flange
 60  430  13.0/1316  18.5/1285  22.0/1255  26.5/1225
 200  355  11.8/1091  15.5/1068  19.1/1046  22.8/1024
 600  320  13.2/987  16.5/968  19.7/950  22.9/932
 2000  284  14.2/881  17.4/867  20.6/854  23.8/841
 6000  222  13.7/693  16.2/684  18.7/675  21.2/666
 20000  168  13.2/529  15.3/525  17.3/522  19.4/519
 60000  125  12.0/397  13.7/396  15.3/395  16.9/394
 NYP650  150   650  20  315  19.0/1921  26.0/1857  33.0/1794  法兰 Flange
 60  315  20.0/1940  26.4/1886  33.2/1832
 200  284  17.9/1756  24.0/1711  30.4/1666
 600  253  17.6/1572  22.7/1534  28.9/1500
 2000  196  15.7/1225  20.6/1201  24.5/1176
 6000  160  16.0/1008  19.8/993  22.3/978
 20000  117  13.6/745  16.5/738  19.2/731
 60000  100  15.0/645  17.2/643  19.5/640
 NYP727 (原型号:NYP50)  150  727  20  315  21.5/2135  29.4/2058  37.3/1980  法兰 Flange
 60  315  22.4/2157  29.8/2090  37.3/2026
 200  280  19.6/1928  26.7/1874  33.5/1820
 600  245  19.6/1696  25.1/1652  31.2/1611
 2000  200  18.7/1394  23.3/1363  28.5/1334
 6000  170  19.2/1195  23.3/1175  27.9/1155
 20000  125  17.0/888  20.1/878  23.3/868
 60000  100  16.8/720  19.5/717  22.3/713
 NYP1670   200  1670  20  250  38.0/3852  52.0/3690  66.0/3529  法兰 Flange
 60  250  40.0/3900  54.0/3763  68.0/3626
 200  225  37.5/3535  50.0/3424  62.5/3313
 600  195  37.0/3079  48.0/2990  58.6/2900
 2000  160  35.0/2547  44.0/2485  53.0/2422
 6000  135  34.6/2177  42.0/2138  50.0/2100
 20000  112  35.0/1830  41.5/1810  48.0/1790
 60000  85  36.0/1405  35.7/1400  40.6/1392
