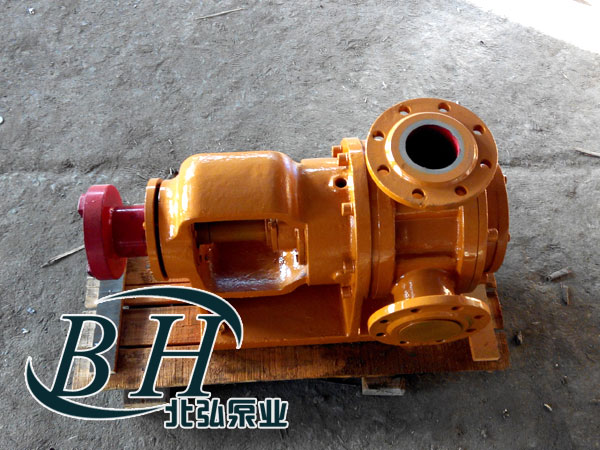

NYP内环式转子泵,NYP内环式高粘度泵
更新时间:2021-09-05 23:24 企业会员
泊头市北弘泵业制造有限公司
  • 产品详情
  • 规格参数
  • 联系方式

NYP内啮合高粘度转子泵适用高粘度稠度介质的运送,应用于种种流体的运送行业.
NYP内环式转子泵的材质有铸铁材质和不锈钢材质两种.
泵头部,泵壳体,密封腔部门均可以带保温夹套.凭据现实必要选择必要保温的位置.
夹套与泵体铸造成一体,保温结果精良,可以大概制止焊接夹套孕育发生的种种题目.
需加热时:通过热蒸汽,导热油等种种热媒通入夹套腔即可举行保温.
需冷却时:通过种种冷却液,可以连结泵体的恒温.
间隙可调:泵可以凭据粘度的必要,无需拆泵即可调治齿轮间隙,到达泵在差别黏度下的工艺要求.
外转子动员内转子同向转动,磨损小,利用寿命长.
应用行业:实用于运送纯净且有肯定粘度的流体,可用于运送油品如润滑油,原油等;也可以用来运送糖蜜,聚氨酯,好坏料,橡胶,沥青,油漆,粘合剂,染料,涂料,润滑剂,多元醇,食品,药品等不含颗粒性杂质的高粘度物料;还可用于运送PA PB PC PE PS HIPS ABS PP PET PVA等高温,高粘度聚合物熔体物料.
适用介质温度:-10℃ —200℃
适用介质粘度:1.0cSt—300,000cSt

NYP内啮合齿轮泵结构特点
(1)工作原理
具有内齿的驱动齿轮(外转子)带动内转子在全封闭的泵体内作同方向转动,泵体和前盖的月牙板使吸入口和排出口隔开。转动时在吸入口形成负压,液体被吸入,转子将液体带到排出口,受压排出泵体,完成了液体的输送。
(2)结构
泵主要由内外转子、轴、泵体、前盖、密封、轴承等组成。密封有机械密封和填料密封两种形式(特殊要求,可选用磁力驱动,零泄露结构),对于高温、高粘稠度及腐蚀性较强的介质,选用填料密封。
输送易结晶物料时,在前盖和泵体上可设计带有保温夹套,工作时通蒸汽保温融化。泵可配安全阀,当泵或管路系统超压时,安全阀打开,形成内部回流,保证系统安全。
泵装置由泵、电机和底座组成。传动方式有桥式和直联式两种。
从电机端向泵看,为顺时针旋转。

NYP内环式高粘度泵参数表

型号

流量

压力
Mpa
吸入及排出管口径 必须汽蚀余量m 效率
%
减速方式

m3/h

L/min

功率
KW
转速
r/min
减速机
NYP3/1.0 2 33.3 1.0 Rp11/2 5 45 3 587 YCJ71

NYP10/1.0

6 100

1.3

Rp2

45 7.5 228 YCJ112
8 133.3 1.0 Rp2 45 7.5 303 YCJ100
10 166.7 Rp2 51 7.5 357 YCJ100
12 200 Rp2 54 7.5 475 YCJ100

NYP30/1.0

18 300 ¢80 54 15 305 YCJ112
22 366.7 ¢80 58 15 359 YCJ112
28 466.7 ¢80 65 15 479 YCJ112
NYP50/1.0 50 833.3 ¢150 52 37 128 YCJ315
80 1333.3 ¢150 58 45 208 YCJ355
100 1666.6 ¢150 65 55 253 YCJ355
NYP3/1.0 1.5 25 Rp11/2 43 3 480

皮带轮传动

2 33.3 Rp11/2 43 3 640
NYP10/1.0 8 133.3 Rp2 43 7.5 303
10 166.7 Rp2 49 7.5 357
12 200 Rp2 51 7.5 475
NYP3/1.0 3 50 1 Rp11/2   55 3 960

Y132S-6

与电机直联

密封方式:填料密封
