方形部位补偿器形状上近似“凸或凹”字的顶部，它与其它类型的波纹补偿器基本原理是一样，只是方形波纹补偿器的补偿范围没有其它类型的波纹补偿器大，而且设置的位置有一定限制。

优点

1.制造安装方便，与其它类型的波纹补偿器相比，作用在固定支架上的轴向推力较小，热补偿量较大，适用于各种压力和温度条件

2.安全性较高，正常运行中无需维护，不需要设置检查井

热力管线在施工中因为不可避免地会产生不同程度的同心度偏差或敷设应力，从而使运行中的热力管线严重偏离设计位置，因此导致波纹补偿器在运行中受到不同程度的弯曲应力，影响波纹补偿器的正常工作，甚至缩短波纹补偿器的使用寿命，给热力管线的安全运行留下了隐患。避免波纹补偿器受到弯曲应力的破坏，安装方形波纹补偿器是热力管线施工中不可忽视的关键环节。

工作原理

1.当方形波纹补偿器安装在管段的两个固定中间位置，因热媒通过使管道因温度变化而伸长。热伸长会产生对两侧固定支架水平推力。为了保持力的平衡，反作用力使方形补偿器产生压缩变形。

2.为了减少方形波纹补偿器在运行中的变形和承受的应力，应将补偿器预先拉伸其热伸长量的1/2。

方形波纹补偿器的性能特点： 材质通常选用不锈钢，特点是截面大、压力低、温度高、波形优化，主要用于输送七体或者含尘气体管道及风机出口，用来吸收位移或减震。

安装方式

方形波纹补偿器均布置在紧靠固定支架旁，然后紧接两个导向支架，距离分别4Dg、14Dg，主要目的以防止其轴向失稳，蒸汽直埋管道靠保温材料及外套钢管进行支撑或导向、热水直埋管主要靠与保温材料形成整体由土壤、沙层控制。这种安装方式出发点是好的，但在实际运用中受地形限制，架空管系支架过多，则布置困难。

安装说明

1.方形波纹补偿器的预拉伸。方形波纹补偿器安装前应进行预拉伸。拉伸的方法，一种是用千斤顶将方形波纹补偿器顶开，另一种是常用的拉管器法。

2.弯制方形波纹补偿器，应用整根管弯制而成，如需设接口，其接口应设在直臂中间。

3.垂直安装时，如输送介质为液体，应在补偿器的低点装疏水装置。补偿器两侧的一支架宜设在距伸缩器弯头的弯曲起点0.5～1m处，支架的活动支架，不得设导向支架。

4.安装方形波纹补偿器为了减少热应力和提高热补偿能力，必须对补偿器进行预拉伸，输送热介质的管道需冷拉，输送冷介质需冷压。

5.方形波纹补偿器在组对时，应在平台上或平地上组对。

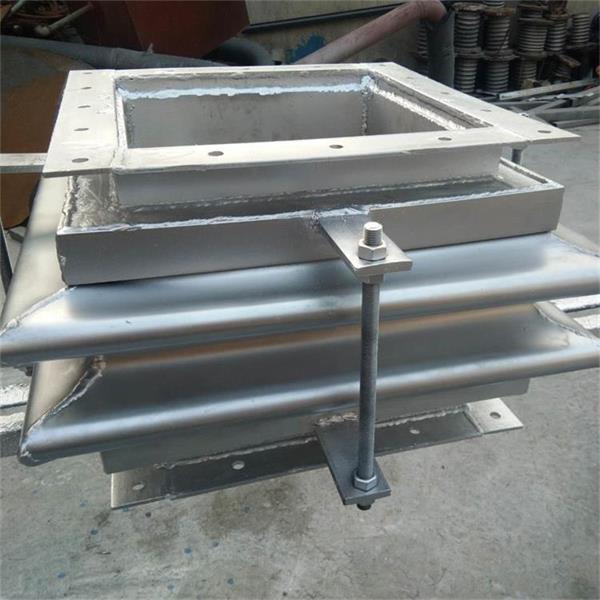

方形波纹补偿器也称矩形波纹补偿器、矩形波纹膨胀节等，它主要就是对管道进行补偿，适应工作管道中的热胀冷缩，它的边角可以做成90°直角，也可以做成圆角的，相比其它类型的波纹补偿器是各有各的特色，各有春秋。
