kacxc销齿操车成套设备新一代机电液一体化操车系统

一、概述

 销齿操车成套设备是一项在机械产品创新的基础上采用液压控制和计算机技术产生出来的新一代机电液一体化操车系统，销齿操车推车机完全超脱原有产品的形态特征，结构简单，性能可靠，一机多用，不需要传动硐室，使整个工艺系统布置简单，设备少、功能全、效率高，容易维护。该系统的特点是在整个车场实现机械化操车、自动化控制，推车机可进罐作业，电控装置逻辑闭锁，整个车场全液压驱动，机电液一体化，除完成矿车装罐、卸罐、调运、定位，上下人员、设备及下放长材等机械化作业，还能实现各种提升状态下操车设备的安全闭锁、联动操作，为煤矿安全和生产减员提供了有利条件。
       二、结构与工作原理

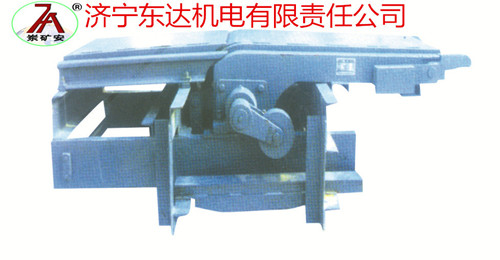

    销齿操车设备机电液一体化操车系统是由推车机、阻车器、摇台、安全门以及销齿操车集中液压系统和销齿操车设备电控装置等部分组成。推车机、摇台、阻车器、安全门全部实现集中液压驱动，行程限位与传动机构一体化，统盘考虑，从简单、可靠、安全的角度出发，简化工艺系统，使之适应矿井上下恶劣的工作环境，完成机械化、自动化操车作业。
        三、系统性能
 1、销齿操车工艺布置简单，设备少、功能全、效率高，推车机能进罐推车，能够实现矿车装罐、卸罐、配车、定位、调运等功能。
 2、销齿式推车机齿轮直接驱动，结构原理简单，检修环节少，易维修。
 3、销齿操车系统配套摇台采用钢板组焊箱型结构替代钢轨，不断、好修。
 4、销齿操车系统配套高可靠性安全门是强迫运动，不反弹，符合《煤矿安全规程》规定的“不能人为拉开安全门”。
 5、液压系统的溢流保护功能使液压销齿推车机不怕顶牛、撞击、别卡。
 6、液压系统采用进口阀组装，双电机双泵，用一备一，可靠性高。
 7、液压系统有压力、温度、液位、卸荷、油脏保护功能。
 8、销齿操车系统具有自动、手动、检修、下人、下长料等功能，自动、
手动控制时，各设备之间闭锁，下人、下长料时，只有摇台、安全门工作，其他设备不参与工作，检修时各设备之间无闭锁。
 9、销齿操车系统安全闭锁，符合现《煤矿安全规程》的要求：
&只有打停点，罐笼到位才能发操车信号，摇台才能落下、打开安全门；
&只有摇台落下安全门打开，前阻车器才能打开，推车机才能前进推矿车；
&只有推车机退回、安全门关闭、摇台抬起、前阻车器关闭，才能发出提升信号；
&只有前阻车器关闭，后阻车器才能打开。
液压系统
采用双机双泵系统，一用一备，整体采用集成块技术避免泄露，液压系统具有超压、超温、液位过载、卸荷、油脏等保护功能，配备辅助蓄能器。
