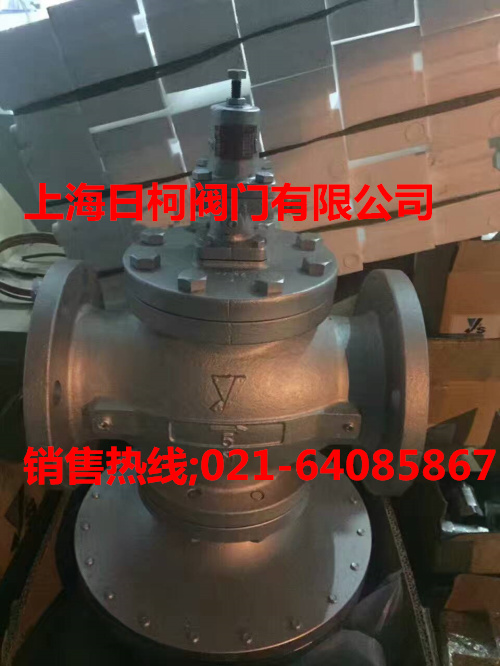

减压阀 GP-1000】
高效先导阀式
 活塞式引导作动型
超群的耐久性
性能稳定
阀门泄漏量符合 ANSI 4 级
最大减压比 (20:1) Image:GP-1000
特点 活塞式 / 球墨铸铁 / 法兰盘型
类型 活塞式引导作动型
仕様 适用流体 蒸汽
一次压力 0.1 - 1.0MPa
二次压力 0.05 - 0.9MPa
连接方式 JIS 10K FF 法兰盘型
二次压力可调 90% or less of the inlet pressure(gauge pressure)
最低差压 0.05MPa
最大减压比 20:1
最高温度 220 degree(C)
材料 阀体 球墨铸铁
阀门 不锈钢
阀座 不锈钢
活塞、汽缸 黄铜或青铜
Size L (mm) H (mm) Weight (kg) Cv value
15A(1/2) 150 285 8.0 1
20A(3/4) 155 285 8.5 2.3
25A(1) 160 300 10.0 4
32A(1-1/4) 190 323 14.0 6.5
40A(1-1/2) 190 323 14.5 9
50A(2) 220 347 20.0 16
65A(2-1/2) 245 357 30.0 25
80A(3) 290 404 35.0 36
100A(4) 330 450 52.5 64
[about flow rate]
一次压力为 0.6MPa 或以上、且减压比超过 10:1 时，请参见口径选择图表。
Selection data： 技术规格选择图表　 口径选择图表 (适用于蒸汽)
Dimensional drawing
Dimensional drawing：GP-1000
