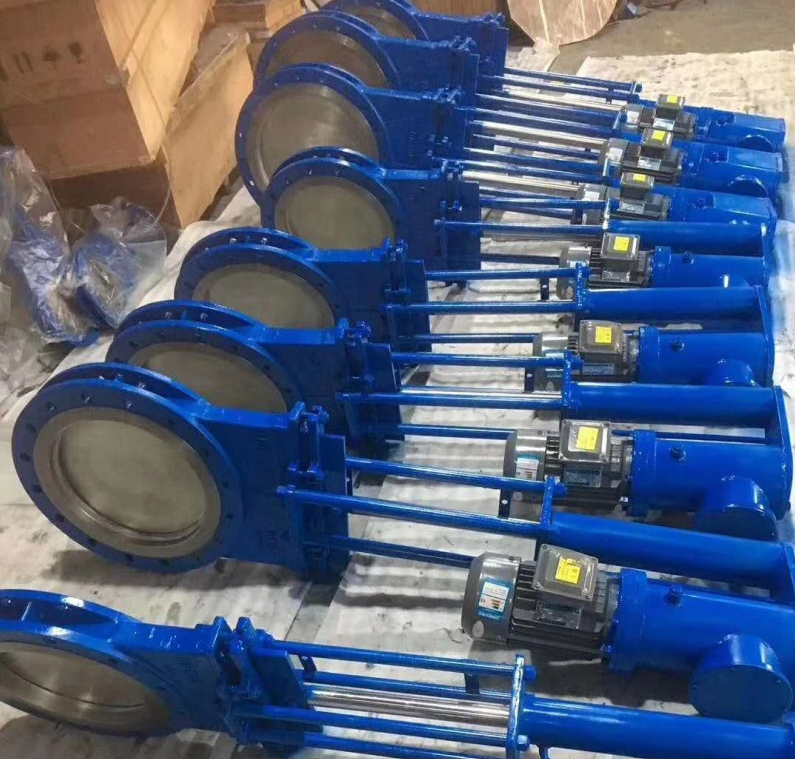

【耐磨电控液动插板阀，电控液动闸板阀

PZ273X/H/Y-10C/16P耐磨电控液动插板阀，电控液动闸板阀具有体积小、重量轻、单向流通性质、流通阻力小、可切断各种浆类、灰渣、污水、水渣混合物、纤维等介质，广泛应用于电力、市政、矿山、冶金、化工、煤炭、水利等行业。可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物；不锈钢闸板可防止腐蚀引起的密封泄漏；短结构长度，可节省原料、安装空间、也有效支持管道强度；

耐磨电控液动插板阀，电控液动闸板阀技术参数：

1、阀体材质:铸钢(WCB)、不锈钢（304、316）、2520
2、公称压力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa、150LB
3、公称通径：DN50-600mm NPS2"-24"
4、适用温度：-38~+650℃(具体温度范围视密封副材质和介质性质而定)
5、连接法兰：ANSIB16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS标准

耐磨电控液动插板阀，电控液动闸板阀执行标准:

设计制造: JB/T8691-1998
结构长度 : GB/T15188.2-94
法兰连接 : GB/T9113.1-2000 JB/T79-94
试验与验收 : GB/T13927-92

零部件材料：

阀体、上盖	碳钢、不锈钢
阀板	不锈钢
阀杆	不锈钢
密封圈	橡胶、四氟、不锈钢、硬质合金

耐磨电控液动插板阀，电控液动闸板阀连接尺寸(mm)：

MPa	DN	L	D	D1	D2	H	N-M	D0
1.0	50	43	160	125	100	330	4-M16	180
	65	46	180	145	120	360	4-M16	180
	80	46	195	160	135	390	4-M16	220
	100	52	215	180	155	440	8-M16	220
	125	56	245	210	185	510	8-M16	230
	150	56	280	240	210	600	8-M20	280
	200	60	335	295	265	700	8-M20	360
	250	68	390	350	320	840	12-M20	360
	300	78	440	400	368	960	12-M20	400
	350	78	500	460	428	1110	16-M20	400
	400	102	565	515	482	1250	16-M22	400
	450	114	615	565	532	1380	20-M22	530
	500	127	670	620	585	1530	20-M22	530
	600	154	780	725	685	1800	20-M27	600
